duanyuzhong
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看duanyuzhong的 主題 / 回貼
樓主  發表于: 2009-06-17 22:30
請問三極管的級間電容是個什么概念  是不是說三極管內部c b e極間有相等效的類似電容的東西  在高頻率情況下 把三極管 對地 短路 分流而影響三極管的輸入輸出是吧

書上說的不清楚  很難理解

ljl5130
中國工控！雄起！
級別: 略有小成
精華主題: 0
發帖數量: 416 個
工控威望: 487 點
下載積分: 2266 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2025-09-25
查看ljl5130的 主題 / 回貼
1樓  發表于: 2009-06-18 10:32


輸入為1MHz的方波，輸出不變。

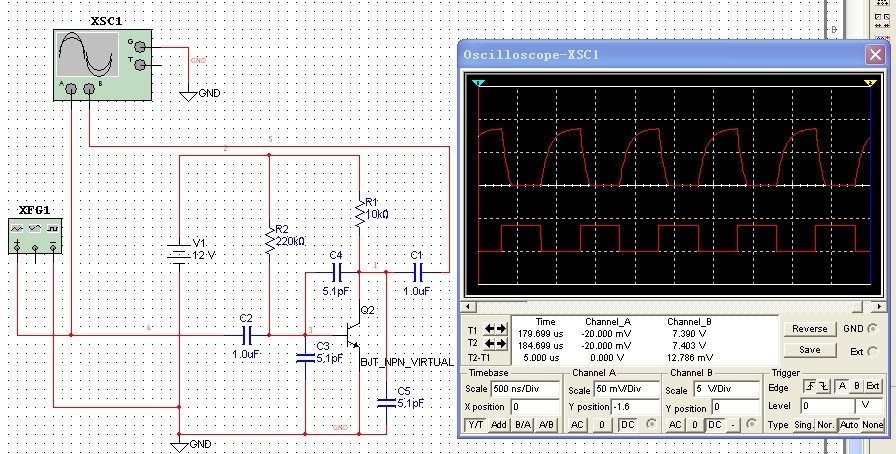

輸入為1MHz的方波，增加結電容c3，c4，c5輸出波形變化，圖中為理想三極管，增加等效結電容。

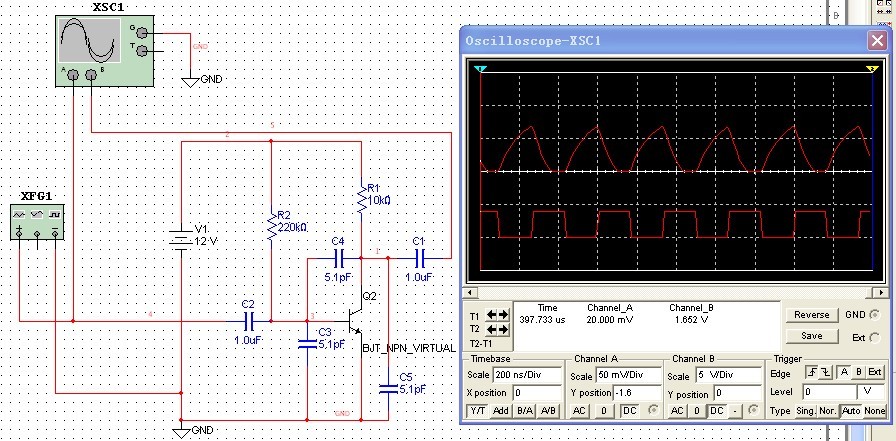

輸入改為3MHz的方波，輸出波形嚴重變形。
本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    工控學子
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 203 個
    工控威望: 510 點
    下載積分: 810 分
    在線時間: 106(小時)
    注冊時間: 2009-05-12
    最后登錄: 2023-09-02
    查看工控學子的 主題 / 回貼
    2樓  發表于: 2009-06-20 00:54
    找書看看，電子入門篇五大元件。
    wangfuwang
    下崗農民
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 506 個
    工控威望: 1003 點
    下載積分: 2158 分
    在線時間: 233(小時)
    注冊時間: 2007-09-06
    最后登錄: 2025-09-12
    查看wangfuwang的 主題 / 回貼
    3樓  發表于: 2009-06-20 08:32
    三極管極間電容分有型和無型，但一般是只無型電容，有型電容是電路設置時根據電路的情況選用的，無型電容是看不到的，是因電路板或電路板走線和積塵潮濕產生的，在高頻電路中易對電路產生干擾，
    duanyuzhong
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看duanyuzhong的 主題 / 回貼
    4樓  發表于: 2009-06-20 22:38
    [quote]引用第1樓ljl5130于2009-06-18 10:32發表的  :
      [attachment=24497]
    輸入為1MHz的方波，輸出不變。
    [attachment=24498]
    輸入為1MHz的方波，增加結電容c3，c4，c5輸出波形變化，圖中為理想三極管，增加等效結電容。


    是不是 EWB仿真軟件  太細心了  很真實啊  萬分感謝   基本理解意思了   這個實驗讓人印象很深刻啊   謝謝大家
