工控人家園 西門子工控論壇 一段電機按鈕啟動的程序，不是很理解，望解答

山東庚之午

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 99 個
工控威望: 235 點
下載積分: 904 分
在線時間: 29(小時)
注冊時間: 2016-01-06
最后登錄: 2025-07-28
查看山東庚之午的主題 / 回貼

樓主發表于: 2022-09-26 08:33

只看樓主 | 小中大

圖片：

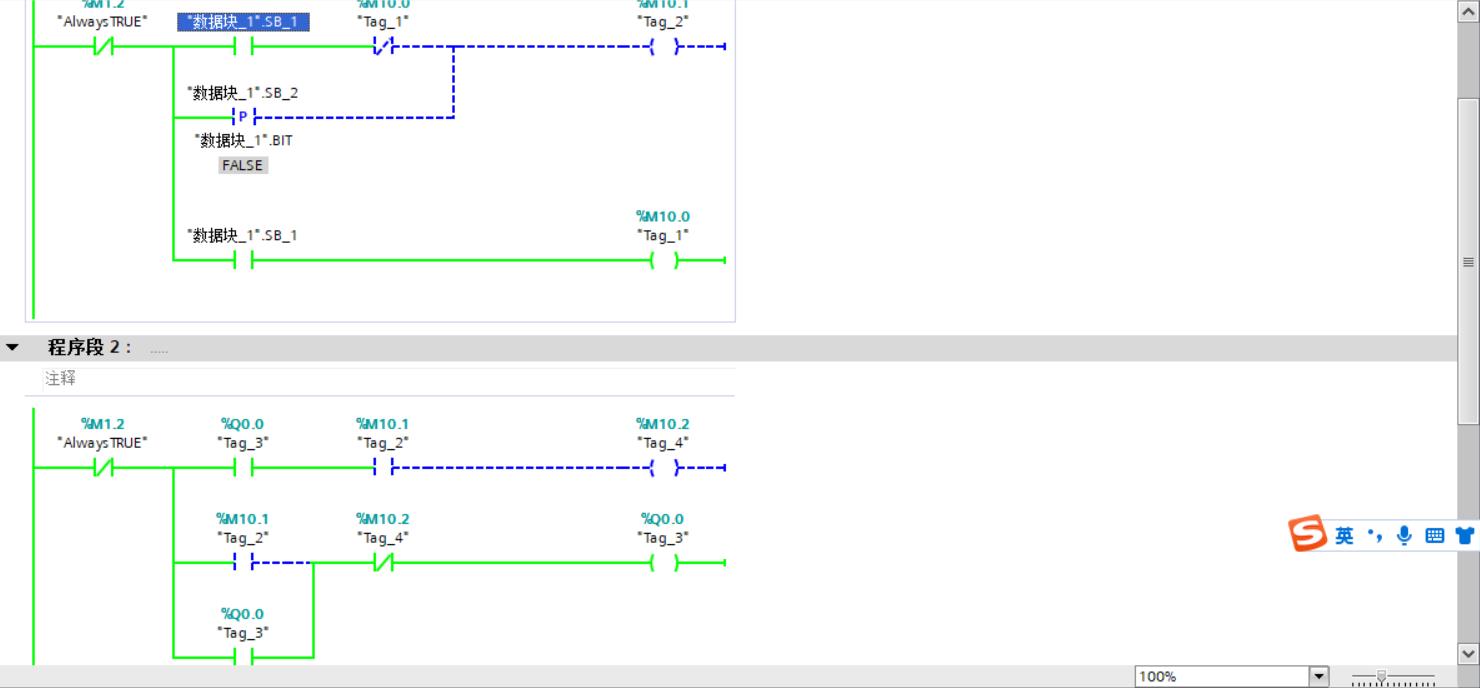

這是一個啟動按鈕啟動電機的程序，不知道當時編程人員如此編程的目的是什么？

ajunn

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-08-06
查看ajunn的主題 / 回貼

1樓發表于: 2022-09-26 09:09

只看該作者 | 小中大

實現了單按鈕啟停功能

山東庚之午

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 99 個
工控威望: 235 點
下載積分: 904 分
在線時間: 29(小時)
注冊時間: 2016-01-06
最后登錄: 2025-07-28
查看山東庚之午的主題 / 回貼

2樓發表于: 2022-09-26 09:22

只看該作者 | 小中大

仿真了一下，果然如此

引用
引用第1樓ajunn于2022-09-26 09:09發表的 :
實現了單按鈕啟停功能

cythyx

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 451 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-05-14
查看cythyx的主題 / 回貼

3樓發表于: 2022-09-26 14:35

只看該作者 | 小中大

沒有取反指令么

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6816 個
工控威望: 38420 點
下載積分: 12021 分
在線時間: 9734(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-08
查看cvlsam的主題 / 回貼

4樓發表于: 2022-09-26 16:25

只看該作者 | 小中大

畫個時序圖就理解了。

利用Q需要更新IO映像區才發生狀態改變的原理。

本帖最近評分記錄：

下載積分:+5(行車不規范)

中棉油脂

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 149 個
工控威望: 3405 點
下載積分: 2501 分
在線時間: 412(小時)
注冊時間: 2022-06-28
最后登錄: 2025-08-07
查看中棉油脂的主題 / 回貼

5樓發表于: 2022-09-27 20:19

只看該作者 | 小中大

圖片一就等于啟動+上升沿
圖片二邏輯的啟停

多多學習

自控小陳

好好學習，天天向上

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 289 點
下載積分: 7913 分
在線時間: 113(小時)
注冊時間: 2022-01-24
最后登錄: 2023-09-19
查看自控小陳的主題 / 回貼

6樓發表于: 2022-09-28 09:42

只看該作者 | 小中大

圖片：

測試了一下，如五樓所說你的第一張圖片類似于上升沿，第二張圖片啟停邏輯

cwx111111111

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 137 點
下載積分: 1069 分
在線時間: 11(小時)
注冊時間: 2013-10-07
最后登錄: 2025-06-01
查看cwx111111111的主題 / 回貼

7樓發表于: 2022-09-29 22:29

只看該作者 | 小中大

簡單程序復雜化

lander

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 109 個
工控威望: 148 點
下載積分: 762 分
在線時間: 39(小時)
注冊時間: 2021-02-20
最后登錄: 2025-04-09
查看lander的主題 / 回貼

8樓發表于: 2022-09-30 13:27

只看該作者 | 小中大

引用
引用第7樓cwx111111111于2022-09-29 22:29發表的 :
簡單程序復雜化

也不能這樣說，這個程序有利于理解掃描周期。

ajunn

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-08-06
查看ajunn的主題 / 回貼

9樓發表于: 2022-09-30 16:11

只看該作者 | 小中大

無知者無畏

dzh832

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 520 個
工控威望: 1046 點
下載積分: 12604 分
在線時間: 88(小時)
注冊時間: 2017-04-08
最后登錄: 2025-08-05
查看dzh832的主題 / 回貼

10樓發表于: 2022-10-05 19:47

只看該作者 | 小中大

估計這個大佬是三菱過來的。
