山東庚之午
級別: 略有小成
精華主題: 0
發帖數量: 97 個
工控威望: 235 點
下載積分: 904 分
在線時間: 29(小時)
注冊時間: 2016-01-06
最后登錄: 2025-09-13
查看山東庚之午的 主題 / 回貼
樓主  發表于: 2022-09-26 08:33

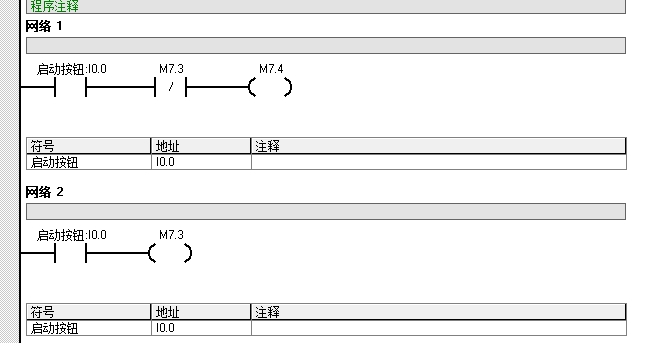

圖片：

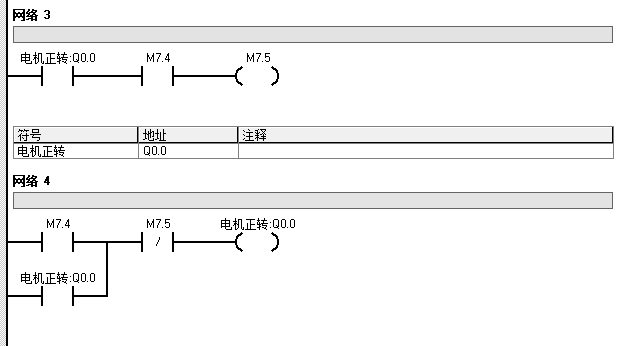

圖片：
這是一個啟動按鈕啟動電機的程序，不知道當時編程人員如此編程的目的是什么？
ajunn
級別: 家園常客
精華主題: 0
發帖數量: 523 個
工控威望: 693 點
下載積分: 1685 分
在線時間: 1045(小時)
注冊時間: 2008-11-05
最后登錄: 2025-10-16
查看ajunn的 主題 / 回貼
1樓  發表于: 2022-09-26 09:09
實現了單按鈕啟停功能
山東庚之午
級別: 略有小成
精華主題: 0
發帖數量: 97 個
工控威望: 235 點
下載積分: 904 分
在線時間: 29(小時)
注冊時間: 2016-01-06
最后登錄: 2025-09-13
查看山東庚之午的 主題 / 回貼
2樓  發表于: 2022-09-26 09:22
仿真了一下，果然如此
引用
引用第1樓ajunn于2022-09-26 09:09發表的  :
實現了單按鈕啟停功能
cythyx
級別: 家園�？�
精華主題: 0
發帖數量: 450 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-05-14
查看cythyx的 主題 / 回貼
3樓  發表于: 2022-09-26 14:35
沒有取反指令么
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6641 個
工控威望: 38453 點
下載積分: 15843 分
在線時間: 9831(小時)
注冊時間: 2006-09-13
最后登錄: 2025-12-08
查看cvlsam的 主題 / 回貼
4樓  發表于: 2022-09-26 16:25
畫個時序圖就理解了。

利用Q需要更新IO映像區才發生狀態改變的原理。
本帖最近評分記錄：
  • 下載積分:+5(行車不規范)
    中棉油脂
    級別: 工控俠客
    精華主題: 0
    發帖數量: 150 個
    工控威望: 3746 點
    下載積分: 1513 分
    在線時間: 426(小時)
    注冊時間: 2022-06-28
    最后登錄: 2025-12-07
    查看中棉油脂的 主題 / 回貼
    5樓  發表于: 2022-09-27 20:19
    圖片一就等于啟動+上升沿
    圖片二邏輯的啟停
    多多學習
    自控小陳
    好好學習，天天向上
    級別: 略有小成
    精華主題: 0
    發帖數量: 182 個
    工控威望: 289 點
    下載積分: 7913 分
    在線時間: 113(小時)
    注冊時間: 2022-01-24
    最后登錄: 2023-09-19
    查看自控小陳的 主題 / 回貼
    6樓  發表于: 2022-09-28 09:42
    圖片：
    圖片：

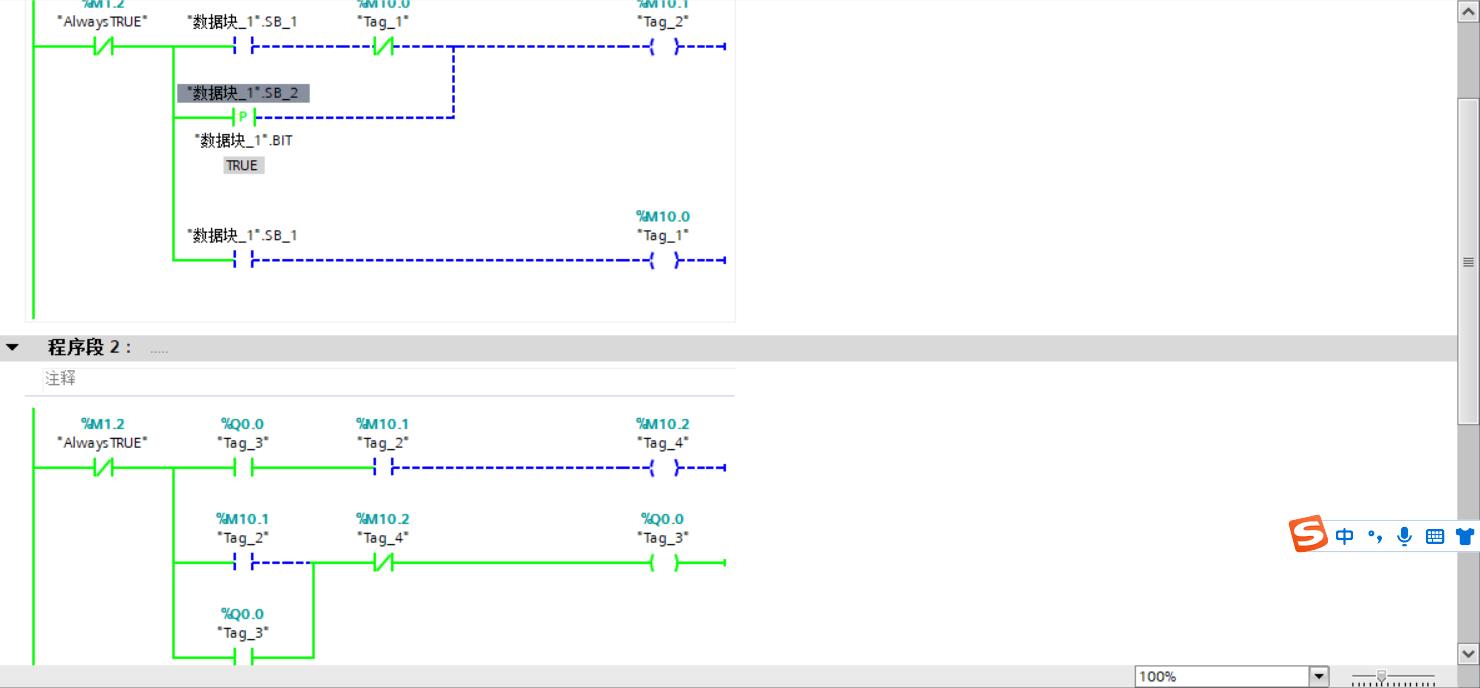

    測試了一下，如五樓所說你的第一張圖片類似于上升沿，第二張圖片啟停邏輯
    cwx111111111
    級別: 探索解密
    精華主題: 0
    發帖數量: 16 個
    工控威望: 137 點
    下載積分: 1069 分
    在線時間: 11(小時)
    注冊時間: 2013-10-07
    最后登錄: 2025-06-01
    查看cwx111111111的 主題 / 回貼
    7樓  發表于: 2022-09-29 22:29
    簡單程序復雜化
    lander
    級別: 探索解密
    精華主題: 0
    發帖數量: 111 個
    工控威望: 150 點
    下載積分: 766 分
    在線時間: 40(小時)
    注冊時間: 2021-02-20
    最后登錄: 2025-10-21
    查看lander的 主題 / 回貼
    8樓  發表于: 2022-09-30 13:27
    引用
    引用第7樓cwx111111111于2022-09-29 22:29發表的  :
    簡單程序復雜化

    也不能這樣說，這個程序有利于理解掃描周期。
    ajunn
    級別: 家園�？�
    精華主題: 0
    發帖數量: 523 個
    工控威望: 693 點
    下載積分: 1685 分
    在線時間: 1045(小時)
    注冊時間: 2008-11-05
    最后登錄: 2025-10-16
    查看ajunn的 主題 / 回貼
    9樓  發表于: 2022-09-30 16:11
    無知者無畏
    dzh832
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 533 個
    工控威望: 1050 點
    下載積分: 12793 分
    在線時間: 89(小時)
    注冊時間: 2017-04-08
    最后登錄: 2025-12-07
    查看dzh832的 主題 / 回貼
    10樓  發表于: 2022-10-05 19:47
    估計這個大佬是三菱過來的。
