各位大蝦:幫個忙!下面的梯形圖怎樣寫,且盡可能用功能指令.謝謝!!!

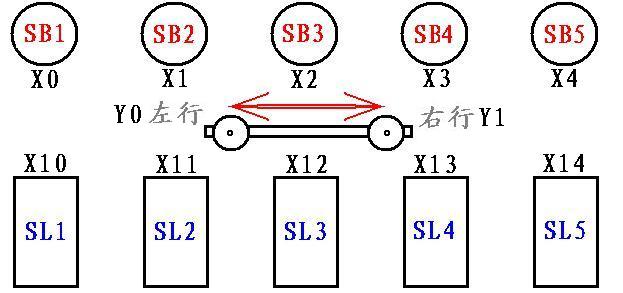

自動控制小車的運行方向(左右移動),有五個按鈕SB1SB2SB3SB4SB5和限位開關LS1LS2LS3LS4LS5,(SB1-LS1...SB5-LS5是一一對應的)
1,當小車所停的位置LS的編號大于呼叫的SB編號時,小車往左運行至呼叫的SB位置后,停止.
2,當小車所停的位置LS的編號小于呼叫的SB編號時,小車往右運行至呼叫的SB位置后,停止.
3.小車位置LS與呼叫編號SB相同時,小車不動作.

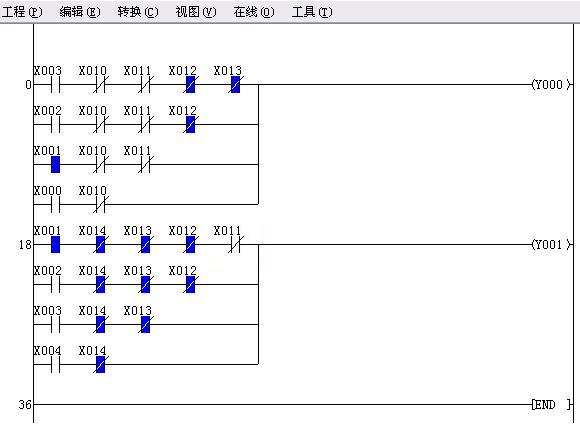

此主題相關圖片如下，點擊圖片看大圖：

仔細體驗一下上面各個連鎖的邏輯關系（非），找出最簡單的程序。

呵呵，這個不錯，等我想一下，我也是剛剛學習PLC的。

樓主：如果當前小車不在任何一個限位上，如何確定小車的行進？

工藝描述不清楚。

用CMP指令和MOV 指令可以寫出最簡單的程序。

實際應用中X0-X4要求點動吧？那么樓主的梯形圖就會復雜些？2樓說的對呀樓主咋辦呢？

看宋伯生編的（PLC編程實用指南）一書有本例詳細講解。

提供一個西門子的程序供參考。
L IW 0
L 0
==I
R Y000
R Y001
L IW0
L IW2
>I
= Y 000
<I
= Y 001
NOP 0

其他PLC依此類推。

S7 300 CPU 314測試通過！

看不明白

我剛學PLC，看過一個例子用的是MOVP 指令、和觸點比較LD＝  LD＞  LD＜
