工控人家園 綜合討論 松下伺服和西門子PLC接線問題請教大家。

«
1
2
»
Pages: 1/2 Go

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的主題 / 回貼

樓主發表于: 2011-05-10 11:38

只看樓主 | 小中大

這是松下伺服和西門子PLC的接線端子，大家能不能幫我連一下，順便幫忙說一下原理，謝謝。
我就是想用224這個晶體管輸出的PLC，Q0.0發高速脈沖來控制伺服的定位（程序都會寫，就不會接線），想用脈沖+方向控制伺服。大家看看這個Q0.0怎么接到伺服上，中間需要加電阻嗎？
希望大家講一下接線的原理。為什么這樣接線？聽說是共陽還是什么的？大家介紹一下，謝謝。

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

1樓發表于: 2011-05-10 11:45

只看該作者 | 小中大

串3.3K/0.25KW的電阻，西門子的是Q0.0接到伺服器PU,伺服器COM接24V地

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

2樓發表于: 2011-05-10 11:47

只看該作者 | 小中大

西門子的是陽極輸出

cailu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 792 分
在線時間: 31(小時)
注冊時間: 2011-05-10
最后登錄: 2019-04-30
查看cailu的主題 / 回貼

3樓發表于: 2011-05-10 11:49

只看該作者 | 小中大

西門子的是陽極輸出

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

4樓發表于: 2011-05-10 12:02

只看該作者 | 小中大

回復1樓的前輩，伺服有2個PU啊，Q0.0接哪個呢？前輩能不能幫忙連一下，謝謝。看圖上脈沖輸入有2種形式的，西門子高速脈沖輸出是輸入哪種形式呢？具體該怎么接線呢。3、4、5、6、44、45、46、47需要接哪幾個端子？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

5樓發表于: 2011-05-10 12:04

只看該作者 | 小中大

希望前輩們講的詳細一點，新手不是很明白，謝謝大家

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

6樓發表于: 2011-05-10 13:35

只看該作者 | 小中大

不要叫前輩，大家共同學習，我只是做過這個，有一點這方面的經驗而已。
S7-200我用的是包絡，PU1是接PLCQ0.0，中間有電阻。PU2接0V。44,45是另一路，應該是集電極開路輸出的，不是PLC用的

choi

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看choi的主題 / 回貼

7樓發表于: 2011-05-10 15:50

只看該作者 | 小中大

學習來的！

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

8樓發表于: 2011-05-10 21:32

只看該作者 | 小中大

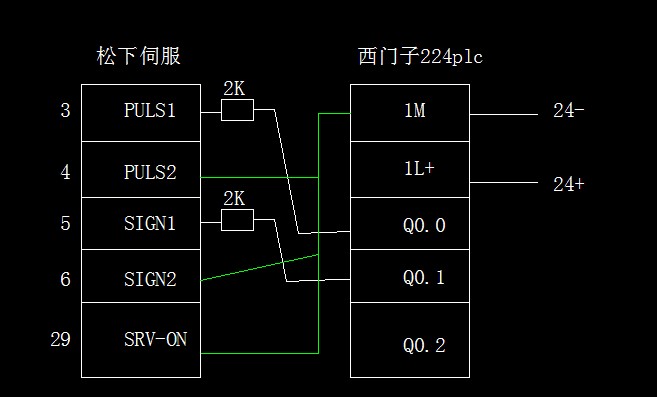

有個朋友說是這樣接線，如果是這樣接線的話，就和6樓朋友的接線不一樣了，那么那個對呢？

xiesensheng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 125 點
下載積分: 564 分
在線時間: 111(小時)
注冊時間: 2010-07-04
最后登錄: 2020-01-04
查看xiesensheng的主題 / 回貼

9樓發表于: 2011-05-10 23:01

只看該作者 | 小中大

圖片：
