工控人家園 綜合討論 一個電磁閥的接法，請高手解答

«
1
2
3
4
»
Pages: 1/4 Go

beethoven21

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 204 點
下載積分: 916 分
在線時間: 59(小時)
注冊時間: 2010-09-25
最后登錄: 2020-04-13
查看beethoven21的主題 / 回貼

樓主發表于: 2012-01-04 18:51

只看樓主 | 小中大

圖片：

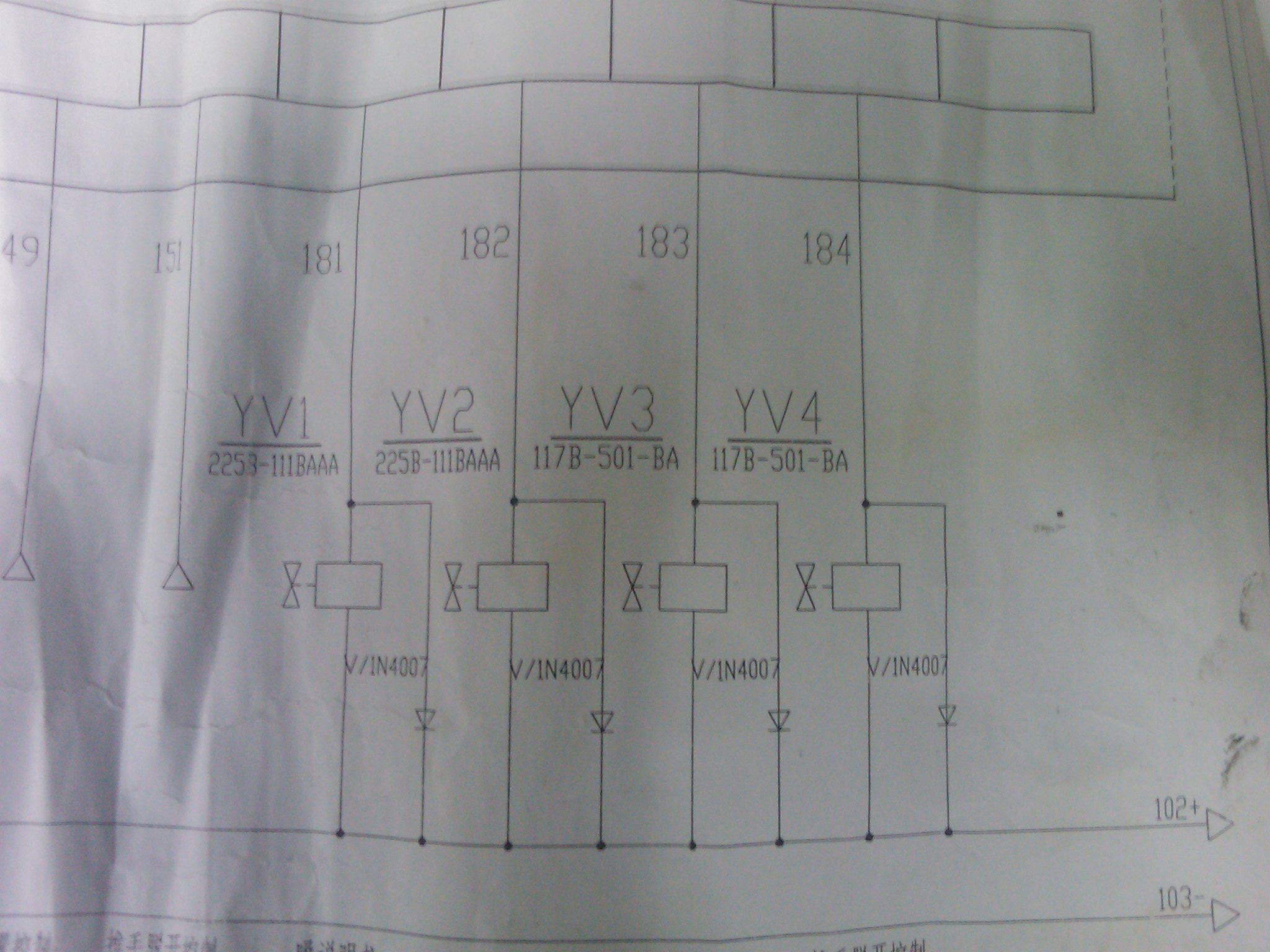

下面圖紙上那幾個電磁閥YV1到YV4，公共端接著一個+24V電壓，另一端接著181到184，再經過一個二極管連接到+24V上，請問這個二極管起什么作用，還有181到184端是什么電壓的時候電磁開始工作。

wengjun8250

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 88 個
工控威望: 252 點
下載積分: 562 分
在線時間: 171(小時)
注冊時間: 2010-11-07
最后登錄: 2025-07-27
查看wengjun8250的主題 / 回貼

1樓發表于: 2012-01-04 18:59

只看該作者 | 小中大

電磁閥何時工作，要看你的COM端的接法了，那四只二極管叫續流二極管，用來保護PLC的繼電器觸點或者是三極管的。

本帖最近評分記錄：

下載積分:+2(beethoven21)

下載積分:+3(zhangli019) 熱心助人

下載積分:+1(xuxiaoping18) 熱心助人

huosang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 216 個
工控威望: 345 點
下載積分: 6982 分
在線時間: 125(小時)
注冊時間: 2011-05-03
最后登錄: 2025-07-17
查看huosang的主題 / 回貼

2樓發表于: 2012-01-04 19:42

只看該作者 | 小中大

通用情況,直流電路帶線圈的都要用續流,穩壓二極管

huxupin

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 711 個
工控威望: 904 點
下載積分: 7793 分
在線時間: 248(小時)
注冊時間: 2009-03-22
最后登錄: 2025-01-25
查看huxupin的主題 / 回貼

3樓發表于: 2012-01-04 19:58

只看該作者 | 小中大

什么時候動作，電磁閥通電了才動作咋

drw_08

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 111 個
工控威望: 237 點
下載積分: 838 分
在線時間: 51(小時)
注冊時間: 2010-09-01
最后登錄: 2016-04-03
查看drw_08的主題 / 回貼

4樓發表于: 2012-01-04 19:59

只看該作者 | 小中大

電磁閥靠電磁鐵線圈通電來吸合切換油路工作的，線圈可以看成一個電感，當電磁鐵線圈失電回到原位時，線圈會出現電感效應，出現阻礙線圈電流降低的續流電流，二極管就是用來阻擋這個續流電流的

本帖最近評分記錄：

下載積分:+3(beethoven21) 感謝分享

penzhenjian

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 502 點
下載積分: 2334 分
在線時間: 189(小時)
注冊時間: 2009-05-14
最后登錄: 2025-07-25
查看penzhenjian的主題 / 回貼

5樓發表于: 2012-01-07 14:41

只看該作者 | 小中大

保護PLC的繼電器觸點

李想

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 529 個
工控威望: 749 點
下載積分: 5028 分
在線時間: 101(小時)
注冊時間: 2011-09-12
最后登錄: 2025-04-11
查看李想的主題 / 回貼

6樓發表于: 2012-01-07 16:28

只看該作者 | 小中大

感性負載元件，一般都要續流二極管。負極接通負電壓及工作。

fanuc_zgj

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 191 點
下載積分: 535 分
在線時間: 15(小時)
注冊時間: 2011-11-18
最后登錄: 2015-11-21
查看fanuc_zgj的主題 / 回貼

7樓發表于: 2012-01-08 09:13

只看該作者 | 小中大

1. 這個二極管是典型的續流二極管，它的作用是把電磁閥線圈中（斷開瞬間）產生的反向電勢通過電流的形式消耗掉，從而起到保護上一級輸出電路元件的作用。
2. 當181-184端為0V時，相應的電磁閥動作。

本帖最近評分記錄：

下載積分:+3(xxscwsry)

下載積分:+3(beethoven21) 熱心助人

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1235 個
工控威望: 3506 點
下載積分: 4423 分
在線時間: 1993(小時)
注冊時間: 2008-02-17
最后登錄: 2025-08-03
查看kyy80的主題 / 回貼

8樓發表于: 2012-01-08 09:42

只看該作者 | 小中大

這個PLC是NPN集電極開路輸出的。那IN4007二極管是消除繼電器的的反向電動勢的。。。

廣州、榮開

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 352 個
工控威望: 4441 點
下載積分: 7909 分
在線時間: 409(小時)
注冊時間: 2011-02-28
最后登錄: 2021-05-23
查看廣州、榮開的主題 / 回貼

9樓發表于: 2012-01-08 16:38

只看該作者 | 小中大

通電就動作唄，，，

珠三角、工業機器人群54046672

luozhiguo200

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 206 個
工控威望: 2839 點
下載積分: 2919 分
在線時間: 142(小時)
注冊時間: 2012-01-10
最后登錄: 2024-10-05
查看luozhiguo200的主題 / 回貼

10樓發表于: 2012-01-10 16:59

只看該作者 | 小中大

同意大家的看法確實是個續流二極管
保護PLC端子

techo

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 334 個
工控威望: 409 點
下載積分: 1126 分
在線時間: 117(小時)
注冊時間: 2010-05-09
最后登錄: 2015-11-29
查看techo的主題 / 回貼

11樓發表于: 2012-01-10 17:12

只看該作者 | 小中大

通電就可以工作呀，是的

«
