林423
原本沒有路，走的人多了，也就成了路！
級別: 家園常客
精華主題: 0
發帖數量: 246 個
工控威望: 620 點
下載積分: 5334 分
在線時間: 78(小時)
注冊時間: 2012-04-07
最后登錄: 2014-04-16
查看林423的 主題 / 回貼
樓主  發表于: 2012-04-21 16:58
請問3芯的接近開關在電路中怎么接線，和2芯的有什么區別嗎？ 在電路中什么情況下選擇3芯什么情況選擇2芯的？NPN和PNP怎么區別各怎么用？謝謝了
sylgq
印刷包裝機電維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 947 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-11-26
查看sylgq的 主題 / 回貼
1樓  發表于: 2012-04-21 19:34
產品說明書講的非常清楚，好好看一下就知道了
林423
原本沒有路，走的人多了，也就成了路！
級別: 家園常客
精華主題: 0
發帖數量: 246 個
工控威望: 620 點
下載積分: 5334 分
在線時間: 78(小時)
注冊時間: 2012-04-07
最后登錄: 2014-04-16
查看林423的 主題 / 回貼
2樓  發表于: 2012-04-21 19:37
我們買過來的沒有說明書？我就是想要3芯和2芯的一個簡單的電路圖。謝謝
xcw
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 322 點
下載積分: 2823 分
在線時間: 345(小時)
注冊時間: 2011-07-18
最后登錄: 2014-06-11
查看xcw的 主題 / 回貼
3樓  發表于: 2012-04-21 19:43
百度一下，你就知道。。。。。，
上班=上墳
sonlite
sonlite
級別: 工控俠客
精華主題: 0
發帖數量: 102 個
工控威望: 4643 點
下載積分: 2855 分
在線時間: 101(小時)
注冊時間: 2009-02-08
最后登錄: 2016-02-23
查看sonlite的 主題 / 回貼
4樓  發表于: 2012-04-21 19:47
三芯的接近開關是講電源和控制線,控制線至負載或輸入,二芯的直接從電源至負載串起。
    生命的意義只在乎勤勞
dmh
讓理想和現實一起飛
級別: 工控俠客

精華主題: 0
發帖數量: 1486 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-06-30
查看dmh的 主題 / 回貼
5樓  發表于: 2012-04-21 19:57
三芯的接近開關紅線接+24V ，藍線接0v，黑線接輸出
不斷向前
dmh
讓理想和現實一起飛
級別: 工控俠客

精華主題: 0
發帖數量: 1486 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-06-30
查看dmh的 主題 / 回貼
6樓  發表于: 2012-04-21 19:59
兩芯的接近開如果是220V的就是4樓接法
不斷向前
林423
原本沒有路，走的人多了，也就成了路！
級別: 家園常客
精華主題: 0
發帖數量: 246 個
工控威望: 620 點
下載積分: 5334 分
在線時間: 78(小時)
注冊時間: 2012-04-07
最后登錄: 2014-04-16
查看林423的 主題 / 回貼
7樓  發表于: 2012-04-21 20:42
謝謝了
林423
原本沒有路，走的人多了，也就成了路！
級別: 家園常客
精華主題: 0
發帖數量: 246 個
工控威望: 620 點
下載積分: 5334 分
在線時間: 78(小時)
注冊時間: 2012-04-07
最后登錄: 2014-04-16
查看林423的 主題 / 回貼
8樓  發表于: 2012-04-21 20:44
各有個圖就完美了
211開關
級別: 家園常客
精華主題: 0
發帖數量: 113 個
工控威望: 961 點
下載積分: 11589 分
在線時間: 830(小時)
注冊時間: 2010-10-06
最后登錄: 2025-12-08
查看211開關的 主題 / 回貼
9樓  發表于: 2012-04-21 21:16

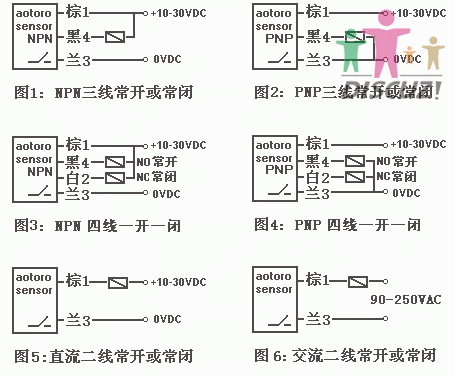

圖片：
接近開關電路圖
本帖最近評分記錄：
  • 下載積分:+5(ying-feng) 感謝分享
  • 下載積分:+2(zxrom) 熱心助人
  • 下載積分:+5(王大帥) 感謝分享
  • 下載積分:+5(550374389) 感謝分享
    liuhanqi
    活著就要做貢獻！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1210 個
    工控威望: 3725 點
    下載積分: 6181 分
    在線時間: 378(小時)
    注冊時間: 2008-03-04
    最后登錄: 2017-06-16
    查看liuhanqi的 主題 / 回貼
    10樓  發表于: 2012-04-21 21:23
    感謝9樓。
    學無止境，永遠是學生。
    jingaoshu
    級別: 工控俠客
    精華主題: 0
    發帖數量: 68 個
    工控威望: 2587 點
    下載積分: 6476 分
    在線時間: 86(小時)
    注冊時間: 2012-03-28
    最后登錄: 2025-12-08
    查看jingaoshu的 主題 / 回貼
    11樓  發表于: 2012-04-21 21:34
    9樓給的常用的很詳細
    • «
