工控人家園 綜合討論 梯形圖中的關鍵問題

«
1
2
»
Pages: 1/2 Go

征途開始

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 125 點
下載積分: 547 分
在線時間: 4(小時)
注冊時間: 2012-07-26
最后登錄: 2012-11-20
查看征途開始的主題 / 回貼

樓主發表于: 2012-09-10 10:50

只看樓主 | 小中大

描述：程序圖片
圖片：

如圖中所示，時間繼電器T100延時1秒后，在程序中第七行，T100常開觸點會閉合，但M0也會斷開吧？為什么輔助繼電器M2的觸點還能閉合呢？？理解不了！！求解答

1712131502

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 1989 點
下載積分: 933 分
在線時間: 158(小時)
注冊時間: 2012-04-05
最后登錄: 2025-03-22
查看1712131502的主題 / 回貼

1樓發表于: 2012-09-10 10:53

只看該作者 | 小中大

在一個掃描周期內，同時閉合滴。在PLC里是寄存器是二進制數，不是繼電器線路

樓主留言：

一個掃描周期是不是指整個程序執行一遍？！

像螞蟻一樣工作，像蝴蝶一樣生活

yangh1129

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 401 點
下載積分: 432 分
在線時間: 197(小時)
注冊時間: 2010-08-25
最后登錄: 2021-08-10
查看yangh1129的主題 / 回貼

2樓發表于: 2012-09-10 11:30

只看該作者 | 小中大

PLC是以掃描方式來實現順控的。不要用繼電器控制的觀點來分析電路。

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1062 個
工控威望: 4905 點
下載積分: 7362 分
在線時間: 2571(小時)
注冊時間: 2010-06-24
最后登錄: 2025-08-04
查看znz43的主題 / 回貼

3樓發表于: 2012-09-10 11:40

只看該作者 | 小中大

程序是自左向右，自上而下，一步一步執行的，或者說是掃描執行的，不能用實物接的繼電器來理解。
對剛接觸PLC的，思想可能還停留在實物接的繼電器線路上，還很難想通，但一定要跨出這一步，才算入門。

樓主留言：

感謝！但我還是理解不了

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161660 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-03
查看sjm213的主題 / 回貼

4樓發表于: 2012-09-10 14:14

只看該作者 | 小中大

掃描到T100賦值語句后才會更新定時器狀態
所以在時間到達的掃描周期內M0和T100會同時ON。下一個掃描周期將M0斷開。

樓主留言：

能詳細解釋一遍嗎？謝謝，謝謝

本帖最近評分記錄：

下載積分:+1(許可) 好貼！4樓說的最通俗易懂

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1726 個
工控威望: 5548 點
下載積分: 24806 分
在線時間: 303(小時)
注冊時間: 2008-05-05
最后登錄: 2025-07-14
查看yamqq的主題 / 回貼

5樓發表于: 2012-09-10 16:09

只看該作者 | 小中大

從上向下掃描的，如果有中斷發生，就跑到中斷的地方執行

這個人很懶，什么也沒有留下！

許可

奮斗永無止境！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 287 點
下載積分: 2753 分
在線時間: 125(小時)
注冊時間: 2012-02-08
最后登錄: 2022-08-13
查看許可的主題 / 回貼

6樓發表于: 2012-09-10 16:32

只看該作者 | 小中大

4樓說的通俗易懂

a115285978

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 217 點
下載積分: 774 分
在線時間: 15(小時)
注冊時間: 2009-11-12
最后登錄: 2016-11-06
查看a115285978的主題 / 回貼

7樓發表于: 2012-09-10 17:37

只看該作者 | 小中大

學習了

喜歡工控

征途開始

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 125 點
下載積分: 547 分
在線時間: 4(小時)
注冊時間: 2012-07-26
最后登錄: 2012-11-20
查看征途開始的主題 / 回貼

8樓發表于: 2012-09-10 20:30

只看該作者 | 小中大

能從頭到尾解釋一遍嗎？謝謝

yanxichang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 139 點
下載積分: 479 分
在線時間: 33(小時)
注冊時間: 2011-12-20
最后登錄: 2015-05-09
查看yanxichang的主題 / 回貼

9樓發表于: 2012-09-10 20:43

只看該作者 | 小中大

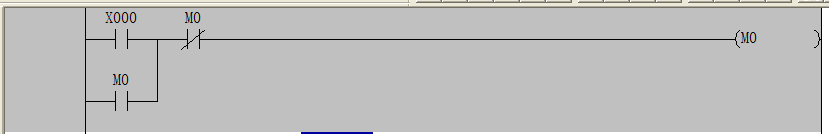

圖片：

“程序是自左向右，自上而下，一步一步執行的”你要理解這句話。簡化點，按下X0時，第一周，（自左向右），M0常閉，本來就閉合了當X0按下，M0繼電器得電，自保持同時M0常閉也斷開了，但由于掃描周期已經過了，所以他就檢測到M0繼電器得電，（自上而下)。我的第二個程序可以說明這點，主要系可以當作一個脈沖輸出，脈沖輸出的間隔時間就為掃描時間。
