工控人家園 綜合討論 關于梯形圖中順序執行的理解

征途開始

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 125 點
下載積分: 547 分
在線時間: 4(小時)
注冊時間: 2012-07-26
最后登錄: 2012-11-20
查看征途開始的主題 / 回貼

樓主發表于: 2012-09-10 11:09

只看樓主 | 小中大

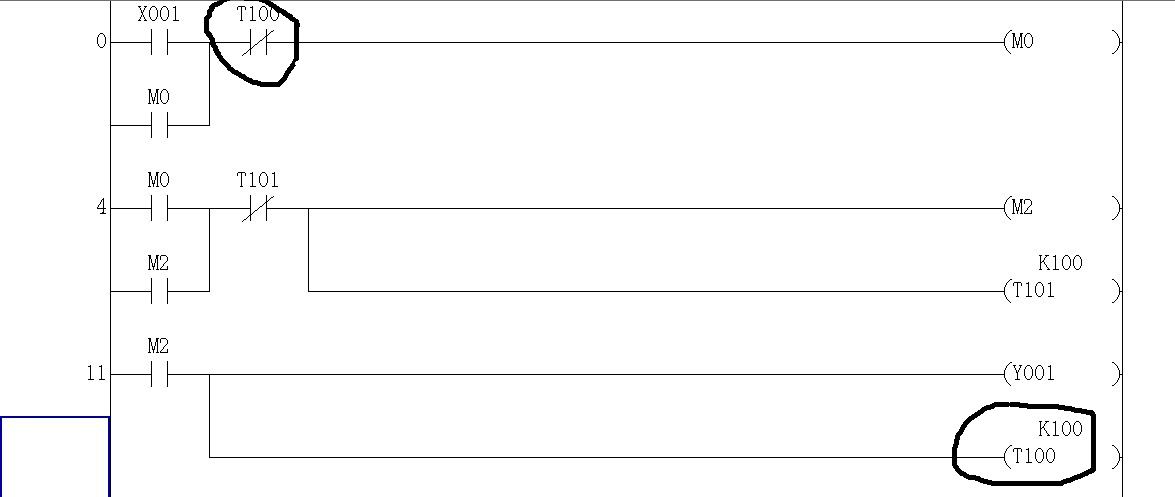

描述：程序圖片
圖片：

如圖中所示，梯形圖是順序執行的，在程序第0行中，有個時間繼電器常閉觸點T100，但給T100的時間賦值是在第11行，所以程序執行到第0行的T100時間繼電器常閉觸點后，是否開始計時？延時10秒后T100常閉觸點斷開？還是？第0行的T100常閉觸點會一直閉合，直到遇到給T100賦值的語句？實在是困惑，求解，萬分感謝！！！

evanzheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 398 點
下載積分: 4276 分
在線時間: 190(小時)
注冊時間: 2010-02-27
最后登錄: 2025-07-21
查看evanzheng的主題 / 回貼

1樓發表于: 2012-09-10 12:17

只看該作者 | 小中大

你的程式有問題，問題很大

yangh1129

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 401 點
下載積分: 432 分
在線時間: 197(小時)
注冊時間: 2010-08-25
最后登錄: 2021-08-10
查看yangh1129的主題 / 回貼

2樓發表于: 2012-09-10 12:19

只看該作者 | 小中大

要理解清楚這個問題就要搞清掃描的概念。PLC是以掃描方式工作的，而掃描又是從上到下，從左向右的順序掃描的。一個掃描周期又有三個階段。搞清楚了就不難理解了。

樓主留言：

感謝！說的很有道理，我剛接觸還是不懂，再看看書

征途開始

級別: 探索解密

發送短信
加為好友

3樓發表于: 2012-09-10 12:19

只看該作者 | 小中大

我隨便畫的，我只是想知道，因?yàn)樵诔绦蛑信龅竭^這種問題

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161660 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-03
查看sjm213的主題 / 回貼

4樓發表于: 2012-09-10 14:13

只看該作者 | 小中大

掃描到T100賦值語句后才會更新定時器狀態

樓主留言：

感謝！
