工控人家園 三菱工控論壇 透點三菱伺服編碼器原點校正方法

«
1
2
»
Pages: 1/2 Go

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 660 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1268(小時)
注冊時間: 2007-11-17
最后登錄: 2025-07-18
查看cwxok的主題 / 回貼

樓主發表于: 2013-03-19 12:01

只看樓主 | 小中大

自己摸索的，請同行指點
原點就是編碼器的零點，跟電機定子零點對齊！找一好的馬達測試，先找到電機定子零點，給U V加低壓直流電，U進V出，定子會在四個角度鎖住，分別定義為0度，90度，180度，270度，取其中一個角度假設為零點，將驅動器上脈沖顯示清零，轉動編碼器，直到編碼器的Z相信號出現（Z相信號不好取，速度太快，我用的是PLC高速計數來取的）記下驅動器上的脈沖顯示！有四個角度分別試下！其它不多說了！

本帖最近評分記錄：

下載積分:+1(aaa2073) 好貼好貼！

下載積分:+2(dy獨影)

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3464 個
工控威望: 21003 點
下載積分: 35681 分
在線時間: 1815(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-04
查看tkggtdkjpl的主題 / 回貼

1樓發表于: 2013-03-19 12:49

只看該作者 | 小中大

高手呀,這都能找到

自動化單機，生產線，項目編程調試！

hzhcdy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 849 點
下載積分: 1412 分
在線時間: 578(小時)
注冊時間: 2008-12-22
最后登錄: 2025-07-29
查看hzhcdy的主題 / 回貼

2樓發表于: 2013-03-19 13:17

只看該作者 | 小中大

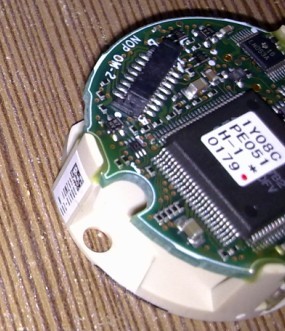

圖片：

騷年，抄的吧！
三菱的編碼器的通訊模式的！并不是ABZ的方式，驅動器的Z相是，數據模擬出來的！
還4個角度分別試一下！你以為是萬向節啊，編碼器可以隨便轉的？
這個方法適合很老的脈沖編碼器，

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 660 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1268(小時)
注冊時間: 2007-11-17
最后登錄: 2025-07-18
查看cwxok的主題 / 回貼

3樓發表于: 2013-03-19 13:24

只看該作者 | 小中大

Z相是指驅動器OP集電極開路輸出信號，不從編碼器取，而從驅動器取！轉編碼器有誤，是轉電機軸，找到零點后，記錄反回脈沖值！

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 660 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1268(小時)
注冊時間: 2007-11-17
最后登錄: 2025-07-18
查看cwxok的主題 / 回貼

4樓發表于: 2013-03-19 13:29

只看該作者 | 小中大

頂我的人，再透10個AL報警的維修方法！

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1235 個
工控威望: 3506 點
下載積分: 4423 分
在線時間: 1993(小時)
注冊時間: 2008-02-17
最后登錄: 2025-08-03
查看kyy80的主題 / 回貼

5樓發表于: 2013-03-19 14:07

只看該作者 | 小中大

用個雙追蹤示波就解決了....

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 660 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1268(小時)
注冊時間: 2007-11-17
最后登錄: 2025-07-18
查看cwxok的主題 / 回貼

6樓發表于: 2013-03-19 14:48

只看該作者 | 小中大

取J3的零點，示波器要高檔的才行吧，用PLC低成本解決！

[ 此帖被cwxok在2013-03-19 15:05重新編輯 ]

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

hzhcdy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 849 點
下載積分: 1412 分
在線時間: 578(小時)
注冊時間: 2008-12-22
最后登錄: 2025-07-29
查看hzhcdy的主題 / 回貼

7樓發表于: 2013-03-19 15:52

只看該作者 | 小中大

裝個編碼器！不要這么復雜吧？？？
上機器，編碼器自學習就可以了！

safali

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 148 點
下載積分: 678 分
在線時間: 3(小時)
注冊時間: 2013-03-19
最后登錄: 2013-04-08
查看safali的主題 / 回貼

8樓發表于: 2013-03-19 16:05

只看該作者 | 小中大

謝謝分享

PLC交流千人群：57512954

浩源工控

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 777 點
下載積分: 1407 分
在線時間: 48(小時)
注冊時間: 2012-07-18
最后登錄: 2024-09-18
查看浩源工控的主題 / 回貼

9樓發表于: 2013-03-23 11:35

只看該作者 | 小中大

好復雜？

lulgs

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 96 點
下載積分: 542 分
在線時間: 4(小時)
注冊時間: 2010-06-09
最后登錄: 2017-03-17
查看lulgs的主題 / 回貼

10樓發表于: 2013-03-23 12:04

只看該作者 | 小中大

頂一下侃侃,學學!

iteerh

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 623 個
工控威望: 803 點
下載積分: 17146 分
在線時間: 2374(小時)
注冊時間: 2006-10-25
最后登錄: 2025-08-04
查看iteerh的主題 / 回貼

11樓發表于: 2013-03-28 23:25

只看該作者 | 小中大

能解說清楚嗎，圖解說明

«
