樓主發表于: 2014-05-23 12:21

只看樓主 | 小中大

圖片：

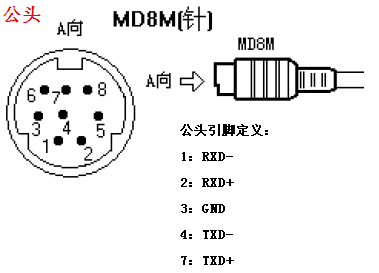

上張三菱PLC圓頭8針的rs422接口定義圖片

本帖最近評分記錄：

下載積分:+1(13523209461)

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

1樓發表于: 2014-07-21 23:02

只看該作者 | 小中大

圖片：

3腳是VCC還是GND? 下面這張圖好像是西門子觸摸屏和三菱PLC RS422通訊的接線圖。

本帖最近評分記錄：

下載積分:+1(ytjisd) 熱心助人！

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

2樓發表于: 2014-07-22 04:23

只看該作者 | 小中大

圖片：

樓主上傳的圖片上面的引腳標號是母頭吧，引腳功能定義對不對就不知道了。

我自己做了一根線（8pin 公頭），把引腳標號搞錯了（按照母頭的引腳標號做的），結果做一根線加返工用了5個小時。
這張圖是我從其他資料上找的，希望其他人不要再走彎路。

本帖最近評分記錄：

下載積分:+1(天涯gg) 真是好人！

下載積分:+1(許點點) 真是好人！

下載積分:+2(風雨兼程便好) 真誠感謝！你為我解決了 ..

下載積分:+5(jeffwang2011) 多謝。

下載積分:+1(amz111) 你的比樓主好多了，不知 ..

下載積分:+1(米啥呀) 感謝分享！

siweisunyu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 148 點
下載積分: 962 分
在線時間: 11(小時)
注冊時間: 2013-04-17
最后登錄: 2017-10-01
查看siweisunyu的主題 / 回貼

3樓發表于: 2014-09-25 09:50

只看該作者 | 小中大

謝謝分享不錯

stzn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 293 點
下載積分: 66567 分
在線時間: 476(小時)
注冊時間: 2009-01-03
最后登錄: 2024-06-10
查看stzn的主題 / 回貼

4樓發表于: 2014-11-01 11:12

只看該作者 | 小中大

要搞清是公頭還是母頭，不要走彎路！

xingxueyuan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 100 點
下載積分: 561 分
在線時間: 4(小時)
注冊時間: 2014-11-03
最后登錄: 2014-12-22
查看xingxueyuan的主題 / 回貼

5樓發表于: 2014-11-04 14:37

只看該作者 | 小中大

先學習，后說話

94072890

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 311 點
下載積分: 8369 分
在線時間: 76(小時)
注冊時間: 2013-11-29
最后登錄: 2025-07-01
查看94072890的主題 / 回貼

6樓發表于: 2014-11-06 13:32

只看該作者 | 小中大

帶針的是公頭

luckyjinhua

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 94 點
下載積分: 736 分
在線時間: 3(小時)
注冊時間: 2014-11-01
最后登錄: 2016-03-14
查看luckyjinhua的主題 / 回貼

7樓發表于: 2014-11-07 23:03

只看該作者 | 小中大

謝謝分享，有用！

amwiqviq

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 104 點
下載積分: 589 分
在線時間: 7(小時)
注冊時間: 2014-11-10
最后登錄: 2025-06-29
查看amwiqviq的主題 / 回貼

8樓發表于: 2014-11-10 17:47

只看該作者 | 小中大

THANK YOU 。

yueyukui

成功源于細節

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 329 個
工控威望: 1579 點
下載積分: 3595 分
在線時間: 392(小時)
注冊時間: 2008-06-17
最后登錄: 2025-07-23
查看yueyukui的主題 / 回貼

9樓發表于: 2014-11-10 18:25

只看該作者 | 小中大

樓主的無私分享精神可嘉，但提供的資料有誤，望改正。
不管公頭母頭，那第4腳也絕不在中間，而是偏靠3腳。
3樓提供的針腳排列和定義是正確的！3腳和6腳都是SG。

[ 此帖被yueyukui在2014-11-10 18:33重新編輯 ]
