工控人家園 綜合討論 關于繼電器輸出改晶體管輸出請師父們指點！

«
1
2
»
Pages: 1/2 Go

guan1985

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 100 個
工控威望: 241 點
下載積分: 465 分
在線時間: 73(小時)
注冊時間: 2008-07-22
最后登錄: 2024-08-26
查看guan1985的主題 / 回貼

樓主發表于: 2014-06-22 18:22

只看樓主 | 小中大

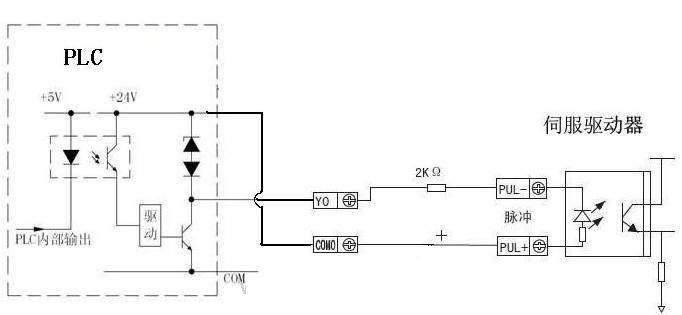

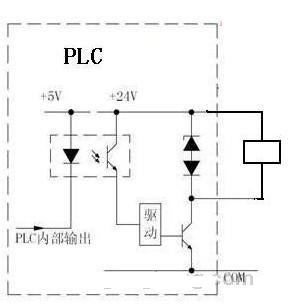

小弟有個三菱PLC 是繼電器輸出的想吧0和1改高速脈沖輸出驅動步進電機和伺服馬達！在網上找了個圖不知道可行不師傅們給看看！（圖2行不行）照圖三改的話會不會很麻煩應該用什么型號的二極管和三級管還有三極管B級的電阻應該取多大的！如果照圖2改直接拆掉繼電器串2K 電阻能不能行有什么壞處
1

[ 此帖被guochunyi在2014-06-23 07:09重新編輯 ]

passray

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 67 個
工控威望: 206 點
下載積分: 1659 分
在線時間: 118(小時)
注冊時間: 2013-05-25
最后登錄: 2025-07-02
查看passray的主題 / 回貼

1樓發表于: 2014-06-22 21:16

只看該作者 | 小中大

你真是個神。。繼電器輸出的本體，想要發脈沖。最好加適配器。

baiqrmai

承接各行業生產線改造，編程，自動化研發、制造，配

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 729 個
工控威望: 7479 點
下載積分: 6593 分
在線時間: 1224(小時)
注冊時間: 2012-08-20
最后登錄: 2025-03-03
查看baiqrmai的主題 / 回貼

2樓發表于: 2014-06-22 21:56

只看該作者 | 小中大

有這種規格的晶體管賣的可以直接將繼電器替換下但是只能發30KHZ

承接各行業自動化設備維修.改造，伺服，步進，PLC，觸摸屏編程，上位機設計電氣制做，各種自動化工程安裝，電柜制作。陳工13530398214

staunch

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 170 點
下載積分: 4817 分
在線時間: 58(小時)
注冊時間: 2014-05-22
最后登錄: 2025-07-24
查看staunch的主題 / 回貼

3樓發表于: 2014-06-22 22:11

只看該作者 | 小中大

應該是個光耦。

staunch

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 170 點
下載積分: 4817 分
在線時間: 58(小時)
注冊時間: 2014-05-22
最后登錄: 2025-07-24
查看staunch的主題 / 回貼

4樓發表于: 2014-06-22 22:15

只看該作者 | 小中大

圖三輸出脈沖頻率比圖二要高些。主要原因是三極管的開關速度限制了輸出頻率。

shuai3982

二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 871 個
工控威望: 1032 點
下載積分: 15648 分
在線時間: 343(小時)
注冊時間: 2010-07-16
最后登錄: 2025-07-28
查看shuai3982的主題 / 回貼

5樓發表于: 2014-06-24 12:48

只看該作者 | 小中大

高手！

總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大！！
聯系 13929989382 賀涵琛

zhengf1989

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 142 個
工控威望: 273 點
下載積分: 686 分
在線時間: 488(小時)
注冊時間: 2012-11-28
最后登錄: 2025-06-12
查看zhengf1989的主題 / 回貼

6樓發表于: 2014-06-24 22:07

只看該作者 | 小中大

要在PLC的PCB板子上改線路？

chinazhu6666

嚴謹求實

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 362 個
工控威望: 6119 點
下載積分: 2909 分
在線時間: 132(小時)
注冊時間: 2011-12-16
最后登錄: 2018-05-07
查看chinazhu6666的主題 / 回貼

7樓發表于: 2014-06-25 08:40

只看該作者 | 小中大

學習了，大神們

QQ76214024

guan1985

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 100 個
工控威望: 241 點
下載積分: 465 分
在線時間: 73(小時)
注冊時間: 2008-07-22
最后登錄: 2024-08-26
查看guan1985的主題 / 回貼

8樓發表于: 2014-06-25 16:06

只看該作者 | 小中大

多謝師父們指點，是不是圖三比較好但是圖上好像改起來比較復雜啊！

guan1985

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 100 個
工控威望: 241 點
下載積分: 465 分
在線時間: 73(小時)
注冊時間: 2008-07-22
最后登錄: 2024-08-26
查看guan1985的主題 / 回貼

9樓發表于: 2014-06-25 16:06

只看該作者 | 小中大

多謝領導幫我從新編輯（guochunyi）！

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3828(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-04
查看tingfenghu的主題 / 回貼

10樓發表于: 2014-06-25 18:21

只看該作者 | 小中大

三菱的plc，繼電器輸出的的版本和你發的圖都不同，輸出點沒有用光耦。只有輸入點才用光耦。輸出采用的達林頓三極管：uln2003,來驅動繼電器。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

guan1985

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 100 個
工控威望: 241 點
下載積分: 465 分
在線時間: 73(小時)
注冊時間: 2008-07-22
最后登錄: 2024-08-26
查看guan1985的主題 / 回貼

11樓發表于: 2014-06-25 22:15

只看該作者 | 小中大

引用
引用第10樓tingfenghu于2014-06-25 18:21發表的 :
三菱的plc，繼電器輸出的的版本和你發的圖都不同，輸出點沒有用光耦。只有輸入點才用光耦。輸出采用的達林頓三極管：uln2003,來驅動繼電器。

那我應該怎么做呢能指點一下嗎
剛才有個師傅說送我兩個三極管裝上就行了

«
