機器上有兩個設備需要采用485通訊：維綸觸摸屏、Modebus RTU

分別使用了FX5U自帶485接口和485-BD板：

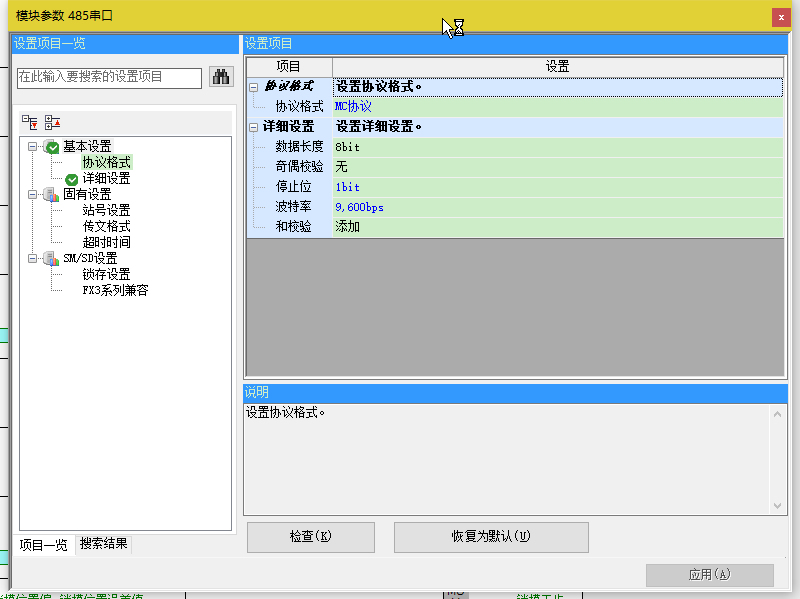

自帶485口采用MC協議，連接維綸觸摸屏mt6103ip，通訊設置：



485-BD板采用Modebus_RTU協議，連接模擬量采集模塊，通訊設置：



能夠完成通訊，但是報成幀錯誤，錯誤代碼： 7F68



請教各位前輩，如何解決？

先用MODBUS POLL或MODBUS SLAVE測試一下，看看發出和接收的數據對不對。發送的數據不對找程序，接收的數據不對看模擬量那邊設置。

其實你這樣組態是自尋煩惱，你為什么不直接全部用以太網端口來組網啊。沒有以太網口全部增加RS485轉TCP網關。

補充說下，網關你選擇映射模式就不存在巡站出現問題會有斷網的情況。

引用

引用第1樓tkggtdkjpl于2017-09-20 14:29發表的  :
先用MODBUS POLL或MODBUS SLAVE測試一下，看看發出和接收的數據對不對。發送的數據不對找程序，接收的數據不對看模擬量那邊設置。

感謝，這邊是模擬量采集和觸摸屏通訊都可以正常讀寫，但是報錯了，
也就是能用，error燈亮不好看。

引用

引用第2樓source08于2017-09-21 08:48發表的  :
其實你這樣組態是自尋煩惱，你為什么不直接全部用以太網端口來組網啊。沒有以太網口全部增加RS485轉TCP網關。

觸摸屏可以走網口，但是因為后續的設備需要用到兩個485協議，所以測試一下兩個485接口同時工作怎么樣，目前是能夠順利完成通訊，但是error報錯，不好看，當然，可能更多設備在線的話就會工作異常。

把觸摸屏里的接口類型，改為RS485-2W；
然后將觸摸屏RS485的1腳，即Data-接PLC的SDB，RDB；
觸摸屏2腳，即Data+接PLC的SDA，RDA；
觸摸屏5腳，接SG。
PLC就不會提示 成幀錯誤 報警了，希望能幫到你！

總之，就是把RS485-4W（4線），改為RS485-2W（2線）就可以了。
