工控人家園 綜合討論 三菱FX3U和J4伺服位置模式接線求助

非人類0608

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 134 點
下載積分: 718 分
在線時間: 38(小時)
注冊時間: 2017-04-14
最后登錄: 2024-06-04
查看非人類0608的主題 / 回貼

樓主發表于: 2017-09-24 21:30

只看樓主 | 小中大

請求萬能的吧友，有誰手上有FX3U和三菱J4伺服的接線圖啊，只要控制一根軸，并且是位置模式，小弟愚鈍，J4說明書上的內容不是完全明白。

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2120 個
工控威望: 3043 點
下載積分: 25403 分
在線時間: 1519(小時)
注冊時間: 2014-01-05
最后登錄: 2025-08-05
查看不小心遇見你的主題 / 回貼

1樓發表于: 2017-09-24 22:31

只看該作者 | 小中大

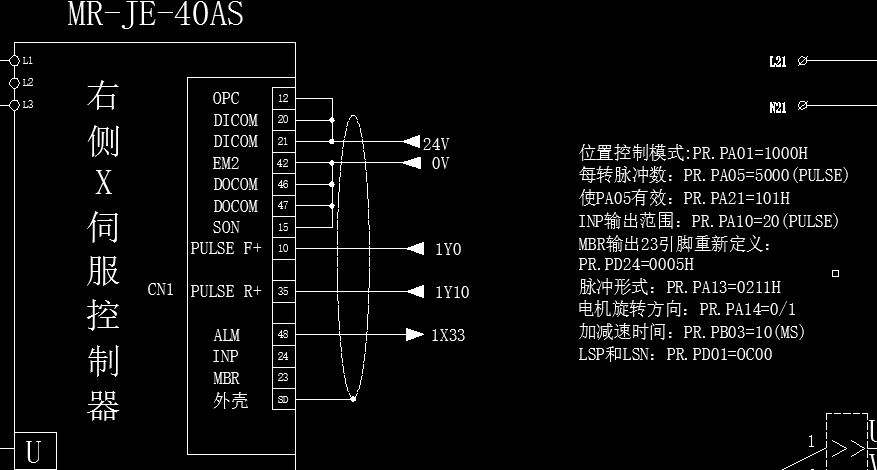

我之前畫的，這是JE的你看下對號入座

項目、視覺、通訊QQ3515716

非人類0608

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 134 點
下載積分: 718 分
在線時間: 38(小時)
注冊時間: 2017-04-14
最后登錄: 2024-06-04
查看非人類0608的主題 / 回貼

2樓發表于: 2017-09-27 22:00

只看該作者 | 小中大

引用
引用第1樓030403118于2017-09-24 22:31發表的 :
我之前畫的，這是JE的你看下對號入座
[attachment=212285]

多謝指導，J4和JE的接線是一樣的嗎？

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 558 個
工控威望: 780 點
下載積分: 1312 分
在線時間: 288(小時)
注冊時間: 2014-12-11
最后登錄: 2025-08-02
查看蒲城風信子的主題 / 回貼

3樓發表于: 2017-09-28 08:17

只看該作者 | 小中大

是一樣的

1406606700

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 208 個
工控威望: 1131 點
下載積分: 3718 分
在線時間: 399(小時)
注冊時間: 2016-10-12
最后登錄: 2025-08-04
查看1406606700的主題 / 回貼

4樓發表于: 2017-09-28 08:21

只看該作者 | 小中大

把線接好了，直接用三菱伺服軟件設置參數更方便哦

薛定諤工控貓

祝祝祝

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 75 個
工控威望: 4191 點
下載積分: 4707 分
在線時間: 597(小時)
注冊時間: 2016-06-28
最后登錄: 2025-06-02
查看薛定諤工控貓的主題 / 回貼

5樓發表于: 2017-09-28 09:09

只看該作者 | 小中大

請參考

附件：

FX3U與MR-J4集電極接線機讀取ABS.pdf (321 K) 下載次數:298
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+3(tanglongbing) 熱心助人！

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 12060 個
工控威望: 19453 點
下載積分: 14628 分
在線時間: 2796(小時)
注冊時間: 2013-01-31
最后登錄: 2025-08-04
查看往事如風的主題 / 回貼

6樓發表于: 2017-09-29 07:49

只看該作者 | 小中大

參考參考

三人行者必有我師，擇其善者而從之

wjszdh

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 179 個
工控威望: 309 點
下載積分: 3045 分
在線時間: 1453(小時)
注冊時間: 2012-10-06
最后登錄: 2025-08-05
查看wjszdh的主題 / 回貼

7樓發表于: 2017-09-29 10:08

只看該作者 | 小中大

謝謝！學習謝謝

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1019 個
工控威望: 2700 點
下載積分: 22881 分
在線時間: 278(小時)
注冊時間: 2013-03-30
最后登錄: 2025-06-07
查看工控劍俠666的主題 / 回貼

8樓發表于: 2017-09-29 10:52

只看該作者 | 小中大

都是大神啊

工控人加油
