現有的PLC原理圖，大家基本都用的CAD畫的吧，屬于二維；
我們能否用軟件畫出三維的電控箱，看的很直觀？有大神試過嗎？

湛藍小爾

工控交流 Q703935819

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2025-05-26
查看湛藍小爾的主題 / 回貼

1樓發表于: 2018-03-05 13:52

只看該作者 | 小中大

e-plan，我不會，用e-plan也是畫二維。
三維，無非加了個高度，這個事先考慮好，就可以了，還有干涉問題

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2119 個
工控威望: 3042 點
下載積分: 25401 分
在線時間: 1519(小時)
注冊時間: 2014-01-05
最后登錄: 2025-08-03
查看不小心遇見你的主題 / 回貼

2樓發表于: 2018-03-05 13:59

只看該作者 | 小中大

solidworks +插件可以自動布線

項目、視覺、通訊QQ3515716

ma924888027

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1243 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-12-05
查看ma924888027的主題 / 回貼

3樓發表于: 2018-03-05 14:02

只看該作者 | 小中大

solidworks是機構工程師畫3D圖用到軟件吧？

jinle520

QQ:229441204

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 696 點
下載積分: 2532 分
在線時間: 484(小時)
注冊時間: 2013-05-31
最后登錄: 2025-08-02
查看jinle520的主題 / 回貼

4樓發表于: 2018-03-05 16:52

只看該作者 | 小中大

引用
引用第3樓ma924888027于2018-03-05 14:02發表的 :
solidworks是機構工程師畫3D圖用到軟件吧？

那是你見識少了，二樓說的沒錯，可以用solidworks畫電氣線路的，可以畫成跟實物一樣的。

cd_looper

好想放飛自我

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 2014 點
下載積分: 3363 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-07-05
查看cd_looper的主題 / 回貼

5樓發表于: 2018-03-05 16:59

只看該作者 | 小中大

用EPLAN也可以畫3D箱柜，安裝個EPLAN Pro Panel，不過要想畫得精細還得用Solidworks先建模，也有自動布線功能。如果只是考慮規劃箱柜布局問題，用EPLAN還是很方便的，非要把每個零部件做的很逼真放上去感覺展示功能大于實際用處。

Easy doesn't enter into grown-up life!!!
V:ZQL276438265

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的主題 / 回貼

6樓發表于: 2018-03-05 17:00

只看該作者 | 小中大

其實CAD也能畫三維，只是你安裝的是簡約版

成功的路上需要幫助

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3828(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-03
查看tingfenghu的主題 / 回貼

7樓發表于: 2018-03-05 17:55

只看該作者 | 小中大

可以用ELPAN propanel 畫三維圖，比較麻煩，
很多元件沒有三維圖，有三維圖的還要自己重新定義接線點，直接能拿來用的不多。
端子這類比較好，菲尼克斯有專門軟件直接輸出三維端子，集成在EPLAN里。
好像布線是根據二維圖來自動布線的。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-07-11
查看twingo49的主題 / 回貼

8樓發表于: 2018-03-06 09:36

只看該作者 | 小中大

圖片：

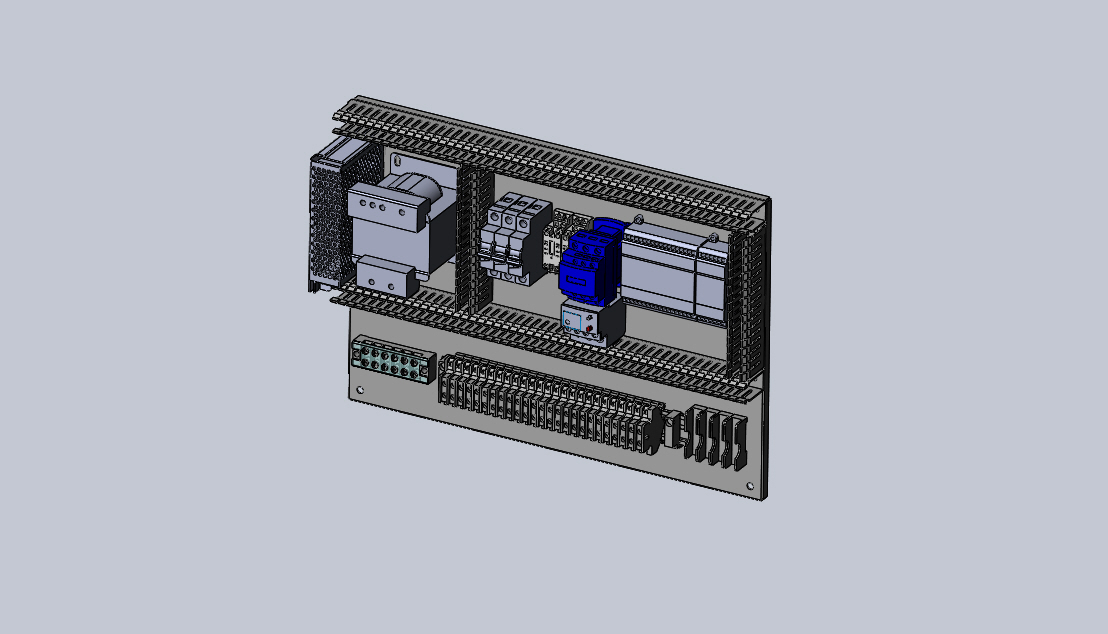

我是用solidworks畫的

本帖最近評分記錄：

下載積分:+1(libin520) 感謝分享！

jonesony

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 113 點
下載積分: 1100 分
在線時間: 5(小時)
注冊時間: 2018-03-01
最后登錄: 2018-03-09
查看jonesony的主題 / 回貼

9樓發表于: 2018-03-06 10:25

只看該作者 | 小中大

solidworks +插件可以自動布線

hust愛國者

優于過去的自己！！

級別: 略有小成

發送短信
加為好友

10樓發表于: 2018-03-06 14:35

只看該作者 | 小中大

厲害了，大家==我也去嘗試==

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1606 個
工控威望: 1828 點
下載積分: 6393 分
在線時間: 704(小時)
注冊時間: 2014-06-16
最后登錄: 2025-07-31
查看langui的主題 / 回貼

11樓發表于: 2018-03-06 16:55

只看該作者 | 小中大

電控箱畫成3維的，十足的裝逼，除非接有大工程，給別人出方案，可以顯得專業。如果是普通工程的話，要么是閑得沒事做了，要么就是練手。

«
