樓主  發表于: 2019-06-25 21:19
各位師傅好，本人手上有一臺上海耀華稱重顯示器，型號：XK3190-C602 想與三菱QJ71C24模塊通訊，求接線圖（第一次接觸）及程序

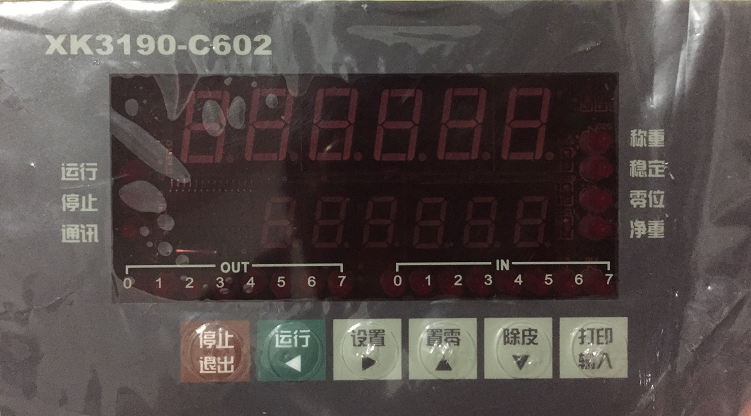

XK3190-C602
 背面接線端

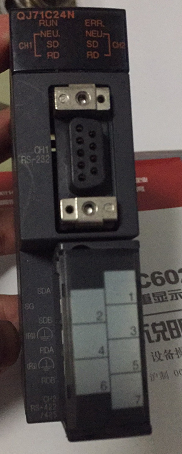

 三菱QJ71C24

anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 1006 個
工控威望: 8897 點
下載積分: 19798 分
在線時間: 953(小時)
注冊時間: 2014-05-23
最后登錄: 2025-12-08
查看anlyl2014的 主題 / 回貼
1樓  發表于: 2019-06-26 06:54
第一次接觸，你就用Q PLC ?
你先把耀華稱重顯示器手冊上傳看看，都有哪些通訊功能再說吧！
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
安靜凌月
級別: 探索解密
精華主題: 0
發帖數量: 47 個
工控威望: 143 點
下載積分: 747 分
在線時間: 48(小時)
注冊時間: 2017-12-24
最后登錄: 2025-11-20
查看安靜凌月的 主題 / 回貼
2樓  發表于: 2019-06-26 20:08
這個不應該就是看手冊根據自己需求才會有接線圖圖嗎
lewis3135
級別: 探索解密
精華主題: 0
發帖數量: 61 個
工控威望: 162 點
下載積分: 662 分
在線時間: 83(小時)
注冊時間: 2017-11-07
最后登錄: 2025-07-09
查看lewis3135的 主題 / 回貼
3樓  發表于: 2019-07-08 17:12
SDA->R+
SDB->R-
RDA->T+
RDB->T-
要看哪種協議，Modbus的話就買專用模塊就好
樓主留言：
真誠感謝！
18603739519
級別: 探索解密
精華主題: 0
發帖數量: 47 個
工控威望: 143 點
下載積分: 766 分
在線時間: 93(小時)
注冊時間: 2016-12-17
最后登錄: 2025-07-12
查看18603739519的 主題 / 回貼
4樓  發表于: 2019-07-14 17:49
c602 新款支持modbus協議，可以和plc連接
18603739519
級別: 探索解密
精華主題: 0
發帖數量: 47 個
工控威望: 143 點
下載積分: 766 分
在線時間: 93(小時)
注冊時間: 2016-12-17
最后登錄: 2025-07-12
查看18603739519的 主題 / 回貼
5樓  發表于: 2019-07-14 17:54
這是配料儀表，如果plc議能連接的話協議連接儀表最好，如果不能，儀表本身有開關量定值輸出plc走開關量也可以
