工控人家園 三菱工控論壇 如何把脈沖數轉換為實際距離

«
1
2
»
Pages: 1/2 Go

工控新人葉何

生活中哪有事事都如意，只要你不認慫，生活就沒辦法撂倒你！

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 148 點
下載積分: 8068 分
在線時間: 42(小時)
注冊時間: 2020-12-31
最后登錄: 2022-04-16
查看工控新人葉何的主題 / 回貼

樓主發表于: 2021-01-12 16:29

只看樓主 | 小中大

如何把脈沖數轉換為實際距離，在程序里應該用到什么指令去實現
各位大佬有相關的例子發一下咯

zhenhai

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 303 點
下載積分: 6068 分
在線時間: 118(小時)
注冊時間: 2014-04-12
最后登錄: 2025-05-14
查看zhenhai的主題 / 回貼

1樓發表于: 2021-01-12 18:36

只看該作者 | 小中大

伺服用電子齒輪比，步進用細分算，都可以用電機一圈移動量/電機一圈脈沖

liangdan0826

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 154 點
下載積分: 1051 分
在線時間: 43(小時)
注冊時間: 2020-12-11
最后登錄: 2025-07-12
查看liangdan0826的主題 / 回貼

2樓發表于: 2021-01-12 21:40

只看該作者 | 小中大

同意1樓

小眼睛看世界

小眼睛看世界

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 77 點
下載積分: 3909 分
在線時間: 11(小時)
注冊時間: 2019-10-28
最后登錄: 2021-06-24
查看小眼睛看世界的主題 / 回貼

3樓發表于: 2021-01-13 08:52

只看該作者 | 小中大

你先測量電機一圈走多少距離，然后設置一圈需要多少個脈沖，距離/脈沖數量

工控新人葉何

生活中哪有事事都如意，只要你不認慫，生活就沒辦法撂倒你！

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 148 點
下載積分: 8068 分
在線時間: 42(小時)
注冊時間: 2020-12-31
最后登錄: 2022-04-16
查看工控新人葉何的主題 / 回貼

4樓發表于: 2021-01-13 09:31

只看該作者 | 小中大

各位大佬，我想知道的是程序上是怎么去編的，就比如我走八百個脈沖走八毫米，程序蓋怎么轉換

suegu2

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 325 個
工控威望: 590 點
下載積分: 6561 分
在線時間: 279(小時)
注冊時間: 2012-09-22
最后登錄: 2025-07-02
查看suegu2的主題 / 回貼

5樓發表于: 2021-01-13 10:39

只看該作者 | 小中大

首先你計算對應好1毫米是100個脈沖，這個要通過設置電子齒輪比，或者設置細分完成，然后你程序里發100個脈沖，就是實際走1毫米啦

工控新人葉何

生活中哪有事事都如意，只要你不認慫，生活就沒辦法撂倒你！

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 148 點
下載積分: 8068 分
在線時間: 42(小時)
注冊時間: 2020-12-31
最后登錄: 2022-04-16
查看工控新人葉何的主題 / 回貼

6樓發表于: 2021-01-13 11:02

只看該作者 | 小中大

我的問題是怎么樣在程序里編程然后在顯示屏上顯示實際的距離，怎么去算，我知道，可是最后的結果就是顯示屏是只有脈沖的顯示，實際距離沒有變化，麻煩各位大佬幫我看看程序有什么問題嗎，我現在就是不知道程序是怎么轉換過來而且是要用到這幾個指令嗎

附件：

新建 DOC 文檔.doc (16 K) 下載次數:94
網站提示: 請不要用迅雷下載附件，容易出錯

suegu2

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 325 個
工控威望: 590 點
下載積分: 6561 分
在線時間: 279(小時)
注冊時間: 2012-09-22
最后登錄: 2025-07-02
查看suegu2的主題 / 回貼

7樓發表于: 2021-01-13 11:16

只看該作者 | 小中大

沒必要那么復雜就兩條指令 DFLT D8340 D10 DEDIV D10 K100 D20就可以了。D20是浮點數實際距離

suegu2

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 325 個
工控威望: 590 點
下載積分: 6561 分
在線時間: 279(小時)
注冊時間: 2012-09-22
最后登錄: 2025-07-02
查看suegu2的主題 / 回貼

8樓發表于: 2021-01-13 11:18

只看該作者 | 小中大

如果要整數距離再加一條DINT D20 D24 你寫的INT D110 D111地址間隔太近了 D111實際是被之前的已經占用了

樓主留言：

還是不會顯示實際的距離呢跟我之前的結果一樣

omg好麻煩

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 249 個
工控威望: 318 點
下載積分: 9249 分
在線時間: 73(小時)
注冊時間: 2020-08-10
最后登錄: 2025-03-05
查看omg好麻煩的主題 / 回貼

9樓發表于: 2021-01-14 14:51

只看該作者 | 小中大

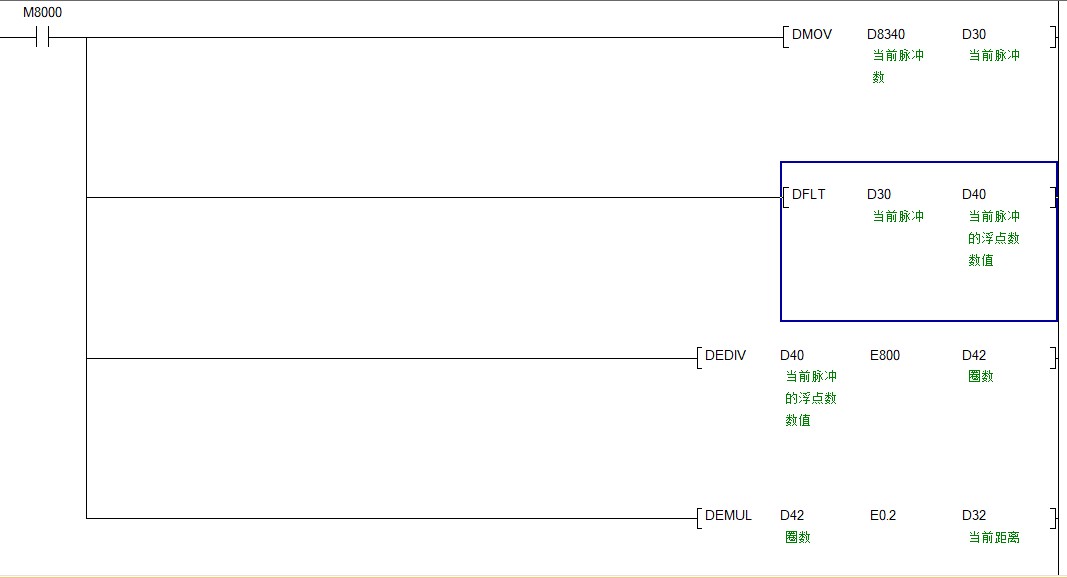

圖片：

我圖片里的是電機轉一圈0.2mm距離，800個脈沖

樓主留言：

你圖片中的D42要不要用dnov給它賦予圈數之類的，還是雙字

不想做咸魚

hxyeer

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 308 點
下載積分: 1151 分
在線時間: 179(小時)
注冊時間: 2019-06-24
最后登錄: 2025-07-09
查看hxyeer的主題 / 回貼

10樓發表于: 2021-01-14 15:12

只看該作者 | 小中大

沒必要算這個，現在的伺服直接設一圈多少個脈沖，觸摸屏大都可以設小數
假如伺服設1000個脈沖一圈，絲桿10mm 那你觸摸屏設10.00就好了，何必去算齒輪比啥玩意

樓主留言：

沒有這個呀，我用的是步進，剛剛開始接觸PLC，第一次用PLC

omg好麻煩

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 249 個
工控威望: 318 點
下載積分: 9249 分
在線時間: 73(小時)
注冊時間: 2020-08-10
最后登錄: 2025-03-05
查看omg好麻煩的主題 / 回貼

11樓發表于: 2021-01-14 16:05

只看該作者 | 小中大

引用
引用第9樓omg好麻煩于2021-01-14 14:51發表的 :
我圖片里的是電機轉一圈0.2mm距離，800個脈沖

D42只是個存儲中間值作轉換顯示，不需要特意賦值啊
