工控人家園 綜合討論 如何用ST語言表示控制回路

aadd654

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 139 點
下載積分: 633 分
在線時間: 16(小時)
注冊時間: 2021-08-25
最后登錄: 2021-12-31
查看aadd654的主題 / 回貼

樓主發表于: 2021-09-14 10:43

只看樓主 | 小中大

新人學習PLC的ST語言，想請教一下如何用ST語言編寫程序表示控制邏輯的回路？類似于下圖

aadd654

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 139 點
下載積分: 633 分
在線時間: 16(小時)
注冊時間: 2021-08-25
最后登錄: 2021-12-31
查看aadd654的主題 / 回貼

1樓發表于: 2021-09-14 10:44

只看該作者 | 小中大

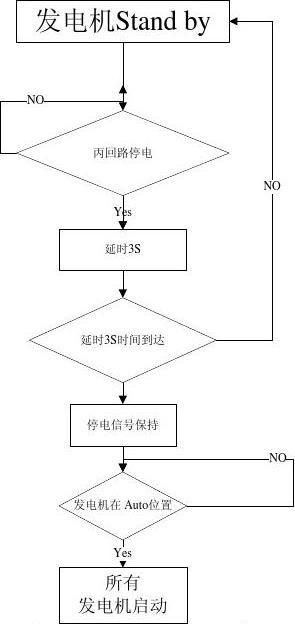

圖片：

類似于這種控制回路

aadd654

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 139 點
下載積分: 633 分
在線時間: 16(小時)
注冊時間: 2021-08-25
最后登錄: 2021-12-31
查看aadd654的主題 / 回貼

2樓發表于: 2021-09-14 11:10

只看該作者 | 小中大

我現在腦子有點轉不過來彎了，有沒有大哥知道的稍微提醒一下就好

4727911

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 167 點
下載積分: 3467 分
在線時間: 21(小時)
注冊時間: 2017-06-26
最后登錄: 2024-05-01
查看4727911的主題 / 回貼

3樓發表于: 2021-09-14 11:30

只看該作者 | 小中大

if ...（YES）then...（YES指向的）else...(NO指向的) end_if

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 985 個
工控威望: 1164 點
下載積分: 13904 分
在線時間: 311(小時)
注冊時間: 2017-04-12
最后登錄: 2025-08-04
查看工控菜鳥的主題 / 回貼

4樓發表于: 2021-09-14 12:29

只看該作者 | 小中大

or/and的組合

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-06-26
查看楓落云端的主題 / 回貼

5樓發表于: 2021-09-14 13:20

只看該作者 | 小中大

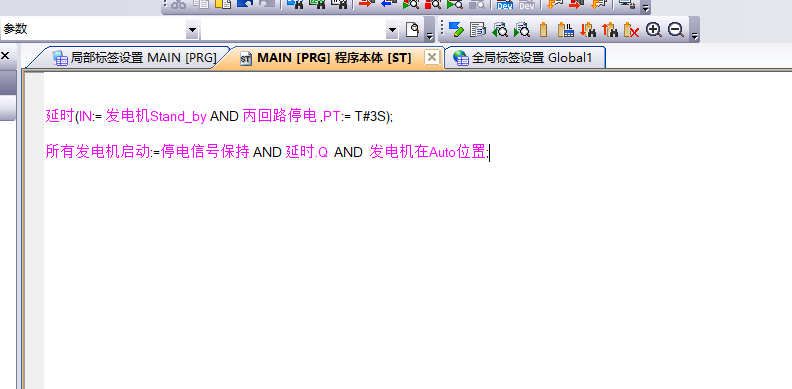

圖片：

。。。。。。。。。。。。

ajunn

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-08-03
查看ajunn的主題 / 回貼

6樓發表于: 2021-09-14 13:46

只看該作者 | 小中大

高手多多，我連流程圖都看不明白。不知這個程序是怎么往下執行的：延時3S，若時間未到，又重來，定時器能計時么？
