工控人家園 綜合討論 三相電阻絲功率計算

«
1
2
»
Pages: 1/2 Go

sky6595418

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 158 點
下載積分: 670 分
在線時間: 20(小時)
注冊時間: 2012-02-08
最后登錄: 2025-06-19
查看sky6595418的主題 / 回貼

樓主發表于: 2024-12-17 18:30

只看樓主 | 小中大

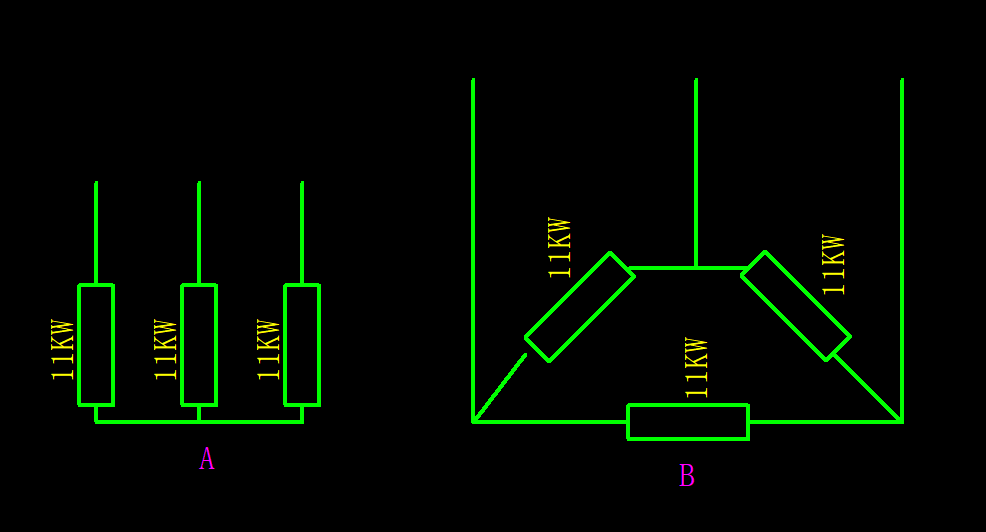

大神們,下圖這兩種, 電流怎么計算呢? 用多粗的線呢?

gzcjx555

QQ 296686949

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 552 個
工控威望: 4760 點
下載積分: 2429 分
在線時間: 423(小時)
注冊時間: 2014-02-15
最后登錄: 2025-08-02
查看gzcjx555的主題 / 回貼

1樓發表于: 2024-12-17 19:16

只看該作者 | 小中大

一個是星形接法，一個是三角形接法。如果都是三相380供電，三根電阻阻值相等的話，星形接法電流等于220v除以電阻。三角形接法是380v除以電阻

聯系電話15071699246，QQ296686949

rockey

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 327 個
工控威望: 495 點
下載積分: 45917 分
在線時間: 1224(小時)
注冊時間: 2008-11-24
最后登錄: 2025-07-31
查看rockey的主題 / 回貼

2樓發表于: 2024-12-17 21:18

只看該作者 | 小中大

這兩種接法電流是一樣的

本帖最近評分記錄：

下載積分:+1(先飛的鳥) 正確

cqjianying

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 107 點
下載積分: 1233 分
在線時間: 70(小時)
注冊時間: 2021-11-15
最后登錄: 2025-06-20
查看cqjianying的主題 / 回貼

3樓發表于: 2024-12-18 10:01

只看該作者 | 小中大

星型接法電流：220/R，R電阻值
三角形接法：1.73*380/R

本帖最近評分記錄：

下載積分:+1(hanjiantree) 正確算法

下載積分:+1(gaoyingchun)

cccccy

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 226 個
工控威望: 692 點
下載積分: 4036 分
在線時間: 158(小時)
注冊時間: 2021-08-08
最后登錄: 2025-08-02
查看cccccy的主題 / 回貼

4樓發表于: 2024-12-18 14:21

只看該作者 | 小中大

到底哪種說法才是正確的

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1210 個
工控威望: 1755 點
下載積分: 7590 分
在線時間: 583(小時)
注冊時間: 2012-08-31
最后登錄: 2025-07-31
查看sanlihu的主題 / 回貼

5樓發表于: 2024-12-18 15:53

只看該作者 | 小中大

按純電阻，供電電壓380伏估算，A接法每相電流  I=11000/220=50(A).
                                                     B接法每相電流   I=33000/1.732*380=50(A).
                   注意，A圖中與B圖中用電器不一樣。

本帖最近評分記錄：

下載積分:+1(先飛的鳥) 熱心助人！

吉圓電氣 QQ751673698

sky6595418

級別: 探索解密

發送短信
加為好友

6樓發表于: 2024-12-19 07:32

只看該作者 | 小中大

你好A接法, 為啥是除以220V呢? 不是190嗎?

sky6595418

級別: 探索解密

發送短信
加為好友

7樓發表于: 2024-12-19 07:32

只看該作者 | 小中大

引用
引用第5樓sanlihu于2024-12-18 15:53發表的  :
按純電阻，供電電壓380伏估算，A接法每相電流  I=11000/220=50(A).
                                                     B接法每相電流   I=33000/1.732*380=50(A).
                   注意，A圖中與B圖中用電器不一樣。

你好A接法, 為啥是除以220V呢? 不是190嗎?

zs2121221

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 151 點
下載積分: 1608 分
在線時間: 51(小時)
注冊時間: 2013-08-15
最后登錄: 2025-03-21
查看zs2121221的主題 / 回貼

8樓發表于: 2024-12-19 10:09

只看該作者 | 小中大

明顯一個星三角電路，如果一樣，為什么會有星三角降壓啟動這個原理，電壓都是一樣的話，電流是根號3倍，

浪子海風

浪子海風

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 399 個
工控威望: 489 點
下載積分: 1383 分
在線時間: 141(小時)
注冊時間: 2020-04-28
最后登錄: 2025-07-25
查看浪子海風的主題 / 回貼

9樓發表于: 2024-12-19 19:08

只看該作者 | 小中大

星接=45.09A （接好后，你看一下電流表，看看對不對）

優傷的菊花

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 827 點
下載積分: 6753 分
在線時間: 533(小時)
注冊時間: 2008-06-27
最后登錄: 2025-08-02
查看老兔子的主題 / 回貼

10樓發表于: 2024-12-19 20:27

只看該作者 | 小中大

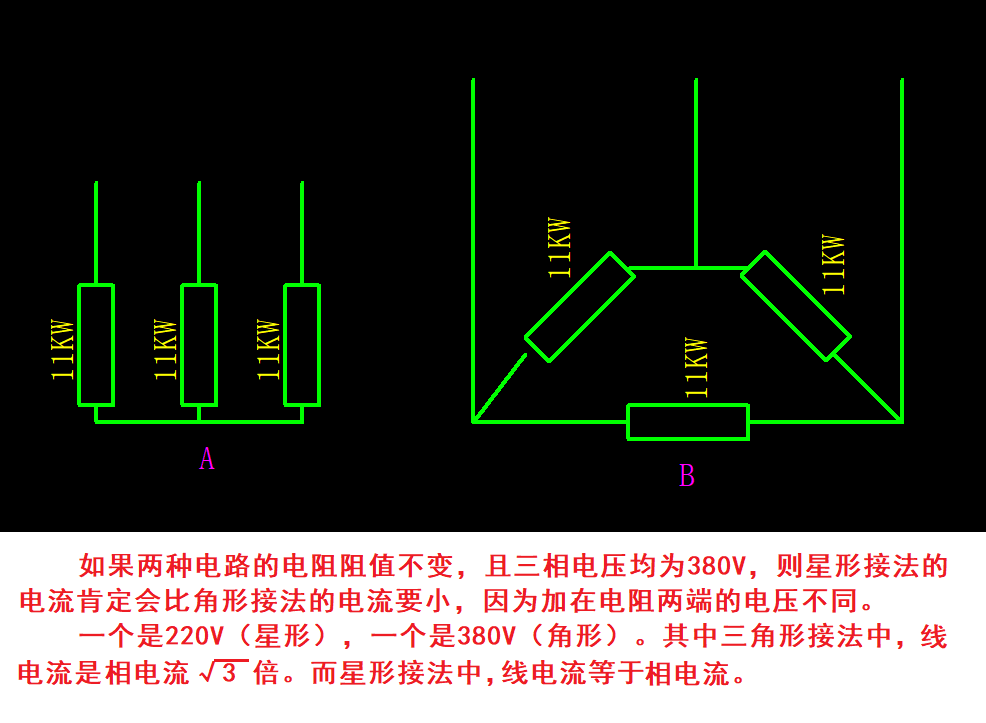

由于樓主的兩個電路中的負載電阻給出的是功率，在兩種電路中同功率不等于電阻阻值相同，所以不好計算（不知道電阻的大小）。只能告訴你圖中的知識，自己計算吧。

引用
引用樓主sky6595418于2024-12-17 18:30發表的三相電阻絲功率計算 :
大神們,下圖這兩種, 電流怎么計算呢? 用多粗的線呢?

[ 此帖被老兔子在2024-12-19 20:34重新編輯 ]

本帖最近評分記錄：

下載積分:+1(cccccy) 熱心助人！

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 218 個
工控威望: 313 點
下載積分: 2933 分
在線時間: 117(小時)
注冊時間: 2016-05-06
最后登錄: 2025-07-24
查看gaoyingchun的主題 / 回貼

11樓發表于: 2024-12-20 10:56

只看該作者 | 小中大

1、看加熱管上的額定電壓，功率除以額定電壓得出阻值R

2、若供電電壓是3相380V時

      2.1、每根加熱管流過的電流，I=380/根3/R=220/R，至于你說的380/2/R=190/R，那是線電壓380V，串2根加熱管的情況

      2.2、每根加熱管流過的電流，I=380/R，線電流=根3*I

«
1
