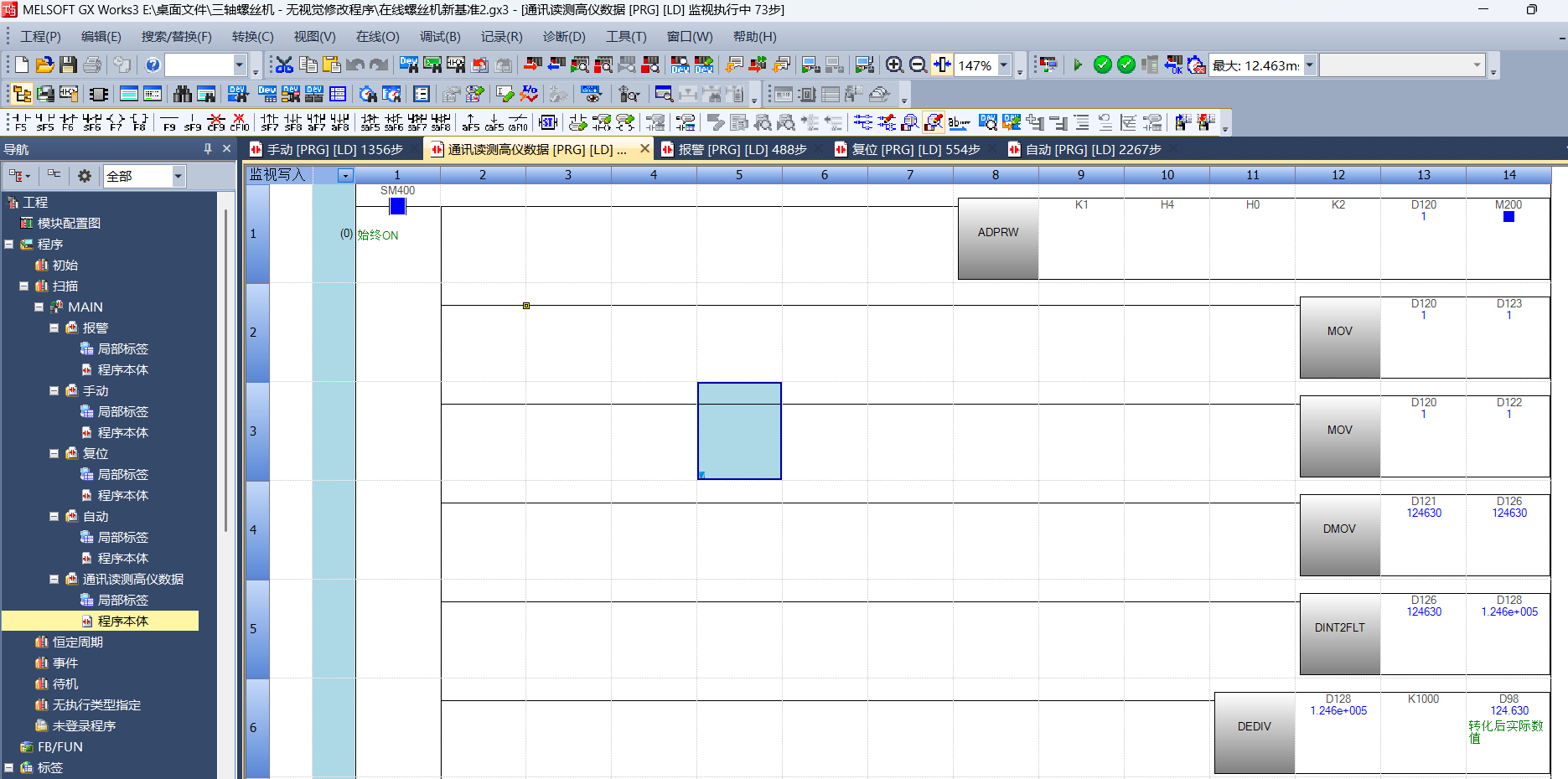

如下圖中所示程序，讀2個字的數據，后面處理的時候又是16位
賦值。

如果 不這樣處理，讀回來的數據根本就對應不上。

讀兩個字，放在D121\D120里，高低字排序需要交換  D120→D122   /D121

這是三菱 PLC 編程軟件 GX Works3 里的程序，我給你拆解下關鍵部分邏輯，幫你理解：

1. 基礎運行條件
`SM400` 是三菱 PLC 內置的常 ON 特殊繼電器，只要 PLC 正常運行，它就一直為 ON ，相當于程序的“總使能” ，所以這段程序只要 PLC 運行就會執行 。

2. 指令功能解析
- **`ADPRW`** ：大概率是和通訊、特殊模塊數據讀寫相關的指令（具體功能得結合模塊配置和手冊，從名字看像 “Advanced Process Read/Write” ，用于讀寫外圍設備數據，比如你程序里的 “通訊讀測高儀數據” ，可能是從測高儀讀取數據到 PLC 內部寄存器 ）。`K1` `H4` `H0` `K2` 這些是它的參數，可能指定模塊編號、讀寫地址、數據長度等 ，得結合手冊和實際硬件配置確認。
- **`MOV`** ：很基礎的 “傳送” 指令，就是把一個寄存器的數據復制到另一個。比如 `MOV D120 D123` ，就是把 `D120` 里的數據，原封不動放到 `D123` 里 ，用于數據轉移、備份。
- **`DMOV`** ：和 `MOV` 類似，但處理的是 32 位數據（`MOV` 是 16 位 ）。`DMOV D121 D126` 就是把 `D121 - D122` 組成的 32 位數據（因?yàn)槿��?PLC 里 32 位數據占兩個連續寄存器，低 16 位 `D121` ，高 16 位 `D122`  ），復制到 `D126 - D127` 里 ，用于處理較大數值或者精度要求高的數據（像測高儀可能輸出的是長整數 ）。
- **`DINT2FLT`** ：是 “雙整數轉浮點數” 指令 。把 `D126 - D127` 里的 32 位整數（比如 `124630` ），轉換成浮點數（存到 `D128 - D129` ，因?yàn)楦↑c(diǎn)數占 32 位，也是兩個寄存器 ），方便后續做浮點運算（比如除法 ）。
- **`DEDIV`** ：是 32 位浮點數除法指令 。`DEDIV D128 K1000 D88` 就是用 `D128 - D129` 里的浮點數（比如轉換后的 `1.246e + 005`  ）除以 `1000` ，結果存到 `D88 - D89` 里（`D88` 顯示 “轉化后實際數值”  ），可能是為了把原始數據換算成實際物理量（比如測高儀原始計數換算成毫米、米等實際長度 ）。

### 3. 整體流程邏輯
簡單說，就是 **先通過 `ADPRW` 從外部設備（測高儀）讀數據** → 用 `MOV` `DMOV` 做數據轉移備份 → 用 `DINT2FLT` 把整數轉成浮點數 → 最后 `DEDIV` 做除法運算，把數據轉換成實際能用的物理數值（比如高度值 ），供后續程序判斷、控制使用 。

要是還迷糊，得結合這幾個點深入：
- 查 `ADPRW` 具體參數定義（模塊手冊里找 ），確認到底讀了啥數據、存在哪些寄存器。
- 看看 “測高儀” 通訊協議、數據格式，知道原始數據啥含義，才好對應程序里的數據處理。
- 結合整個設備功能（三軸螺絲機，測高儀可能用于檢測螺絲高度、平臺高度等 ），理解為啥要這么處理數據 。

二樓的解釋應該對的

讓你困惑的應該是第二行，因?yàn)樗�在這段程序里是多余的，刪掉完全不影響運行
> MOV D120 D123

引用

引用第4樓zhongwen1234于2025-07-20 02:43發表的  :
二樓的解釋應該對的

讓你困惑的應該是第二行，因?yàn)樗�在這段程序里是多余的，刪掉完全不影響運行
> MOV D120 D123

同意 “讓你困惑的應該是第二行，因?yàn)樗�在這段程序里是多余的” 這個結論。

但是，不要輕易下 “刪掉完全不影響運行” 這個結論。

因?yàn)闆]有看到全部程序，這里只是一個程序段，也許后面 D120 會被覆蓋，而后面還需要用在 D123 中的 D120 付本。

只有在分析全部程序后，才能作 “刪掉完全不影響運行” 或 “不能刪掉” 這個結論。

看這個通訊對應硬件 地址對應是什么數據

第二行的D123,從圖中看是無用的，所以這段程序主要是想把D121與D120的位置進行互換。也就是高低字互換
