工控人家園 三菱工控論壇 M8000作跳轉條件

suer2008

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 178 點
下載積分: 516 分
在線時間: 0(小時)
注冊時間: 2007-06-30
最后登錄: 2018-06-10
查看suer2008的主題 / 回貼

樓主發表于: 2008-10-05 00:47

只看樓主 | 小中大

M8000跳轉

書上完整寫著:"使用CJ(p)指令時,跳轉只執行一個掃描周期,但若用輔助繼電器M8000作為跳轉指令的工作條件,跳轉就成為無條件跳轉."

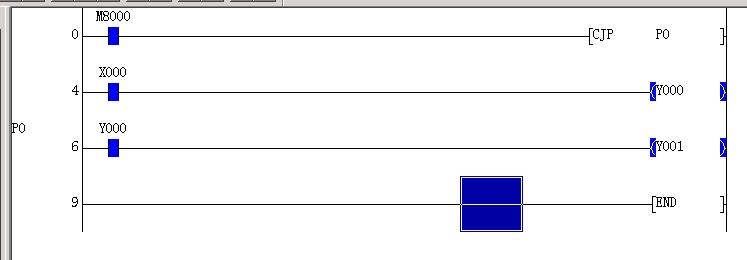

我用下面的梯形圖驗證時,發現與書上說的不一樣.
按書上道理,即使X0閉合,Y1線圈也不可能導通的.但是用GX-Simulator模擬時Y1隨著X0而變化,各位師傅這是何解?疑惑中,望幫忙解答.

[ 此帖被suer2008在2008-10-05 01:26重新編輯 ]

方茂興

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 288 點
下載積分: 694 分
在線時間: 82(小時)
注冊時間: 2008-08-17
最后登錄: 2013-08-25
查看方茂興的主題 / 回貼

1樓發表于: 2008-10-05 08:59

只看該作者 | 小中大

我用GX SIMULATOR6－C模擬了一下，沒有出現Y001隨X000變化的情況。
CJ 跳轉指令決定某段程序執行可不執行，如果LD X000 OUT Y000沒有被執行Y001不可能有輸出。

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 385 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

2樓發表于: 2008-10-05 10:39

只看該作者 | 小中大

CJP本身就是執行一次一周期的掃描，雖然用M8000驅動，實際上只在PLC RUN時跳轉了一次。這跟用M8002驅動結果一樣。
你用LD M8000 CJ P0試試

[ 此帖被zxc6688在2008-10-05 10:46重新編輯 ]

http://zxc6688.ys168.com/

suer2008

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 178 點
下載積分: 516 分
在線時間: 0(小時)
注冊時間: 2007-06-30
最后登錄: 2018-06-10
查看suer2008的主題 / 回貼

3樓發表于: 2008-10-05 12:16

只看該作者 | 小中大

用LD M8000 CJ P0是無條件跳轉.
那么書上這段話如何理解 ?

華豐

只有虛心學習,才能讓人進步!

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 142 個
工控威望: 224 點
下載積分: 719 分
在線時間: 103(小時)
注冊時間: 2008-08-19
最后登錄: 2025-04-15
查看華豐的主題 / 回貼

4樓發表于: 2008-10-05 14:14

只看該作者 | 小中大

2樓正解，不要用CJP，用CJ即可！
如果用CJP，那么就是在PLC 上電的第一個掃描周期跳轉一次，此后跳轉指令已不再執行了！

流灑

我已不在天涯，天涯還有我的傳說！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 388 點
下載積分: 2733 分
在線時間: 122(小時)
注冊時間: 2008-05-03
最后登錄: 2022-04-01
查看流灑的主題 / 回貼

5樓發表于: 2008-10-05 15:01

只看該作者 | 小中大

書上沒說用脈沖式也可以你好好看下兩個指令的區別

suer2008

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 178 點
下載積分: 516 分
在線時間: 0(小時)
注冊時間: 2007-06-30
最后登錄: 2018-06-10
查看suer2008的主題 / 回貼

6樓發表于: 2008-10-05 15:30

只看該作者 | 小中大

哦，謝謝5樓，原來是書上資料表達不夠嚴謹，用CJ是無條件跳轉，看來我這書確實有電問題，我發現很多地方表達不夠嚴密，很容易誤解。

kingfeng1983

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kingfeng1983的主題 / 回貼

7樓發表于: 2009-01-07 07:58

只看該作者 | 小中大

對了，這種書都是作者消化了別人的知識所得到的自身觀點，表達難免會有問題
