工控人家園 綜合討論 一個接口電路自己畫的.大家看看哪里要改的

xiasheng611

要怎么才能提高我自己的威望呢.

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 58 個
工控威望: 121 點
下載積分: 611 分
在線時間: 7(小時)
注冊時間: 2010-02-11
最后登錄: 2013-11-02
查看xiasheng611的主題 / 回貼

樓主發表于: 2010-11-23 22:34

只看樓主 | 小中大

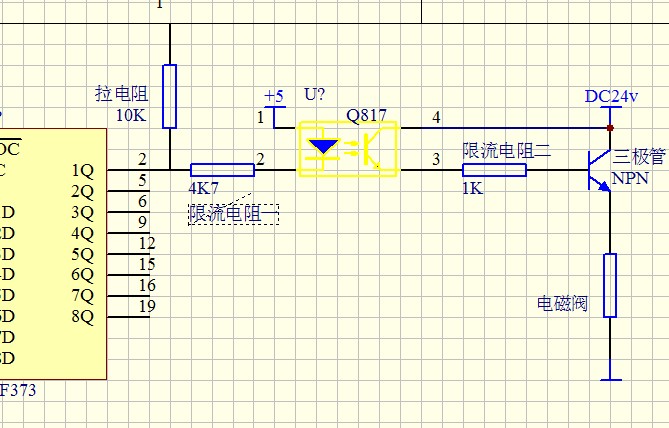

大家看圖吧.哪里錯了呀.要是有什么好的也可以給我一個呀
.
這個主要是接單片機輸出接口的.接電磁閥/.

怎么傳不了圖片呢/

xiasheng611

要怎么才能提高我自己的威望呢.

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 58 個
工控威望: 121 點
下載積分: 611 分
在線時間: 7(小時)
注冊時間: 2010-02-11
最后登錄: 2013-11-02
查看xiasheng611的主題 / 回貼

1樓發表于: 2010-11-23 22:35

只看該作者 | 小中大

圖片：

自己先來一個,剛剛傳不了力片
現在加上

mayanheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 183 個
工控威望: 295 點
下載積分: 1257 分
在線時間: 157(小時)
注冊時間: 2010-09-18
最后登錄: 2018-09-21
查看mayanheng的主題 / 回貼

2樓發表于: 2010-11-24 17:15

只看該作者 | 小中大

你這個電路，負載（電磁閥）應該接在三極管的集電極。發射極直接接地。這樣工作更穩定。

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 830(小時)
注冊時間: 2009-12-21
最后登錄: 2025-08-06
查看jxh668的主題 / 回貼

3樓發表于: 2010-11-24 17:31

只看該作者 | 小中大

發射結應加分流電阻，將電磁閥換成中繼好一點

來看看，有用的就下了。深圳的可找我呵

劉洋88

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 145 個
工控威望: 277 點
下載積分: 838 分
在線時間: 49(小時)
注冊時間: 2009-10-08
最后登錄: 2018-02-05
查看劉洋88的主題 / 回貼

4樓發表于: 2010-11-24 18:59

只看該作者 | 小中大

將電磁閥換成中繼好一點

f118

牛仔布染整電氣，專業改造安裝束狀染色機，門富士設備QQ154

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 723 個
工控威望: 679 點
下載積分: 1740 分
在線時間: 285(小時)
注冊時間: 2007-10-08
最后登錄: 2025-02-08
查看f118的主題 / 回貼

5樓發表于: 2010-11-24 19:13

只看該作者 | 小中大

從實際工作方面考慮，輸出側最好是加上中間繼電器再接電磁閥好點

很高興認識你，我專搞牛仔染整電氣，QQ1546974454，希望多來交流啊！

ak47m16u571

苦海無邊，柴米似鞭。歡樂無限，煩擾靠邊。得逍遙處且逍遙

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 669 個
工控威望: 590 點
下載積分: 1580 分
在線時間: 636(小時)
注冊時間: 2008-01-01
最后登錄: 2025-08-08
查看ak47m16u571的主題 / 回貼

6樓發表于: 2010-11-24 21:51

只看該作者 | 小中大

引用
引用第2樓mayanheng于2010-11-24 17:15發表的 :
你這個電路，負載（電磁閥）應該接在三極管的集電極。發射極直接接地。這樣工作更穩定。

如果不增加器件的情況下
支持2樓
